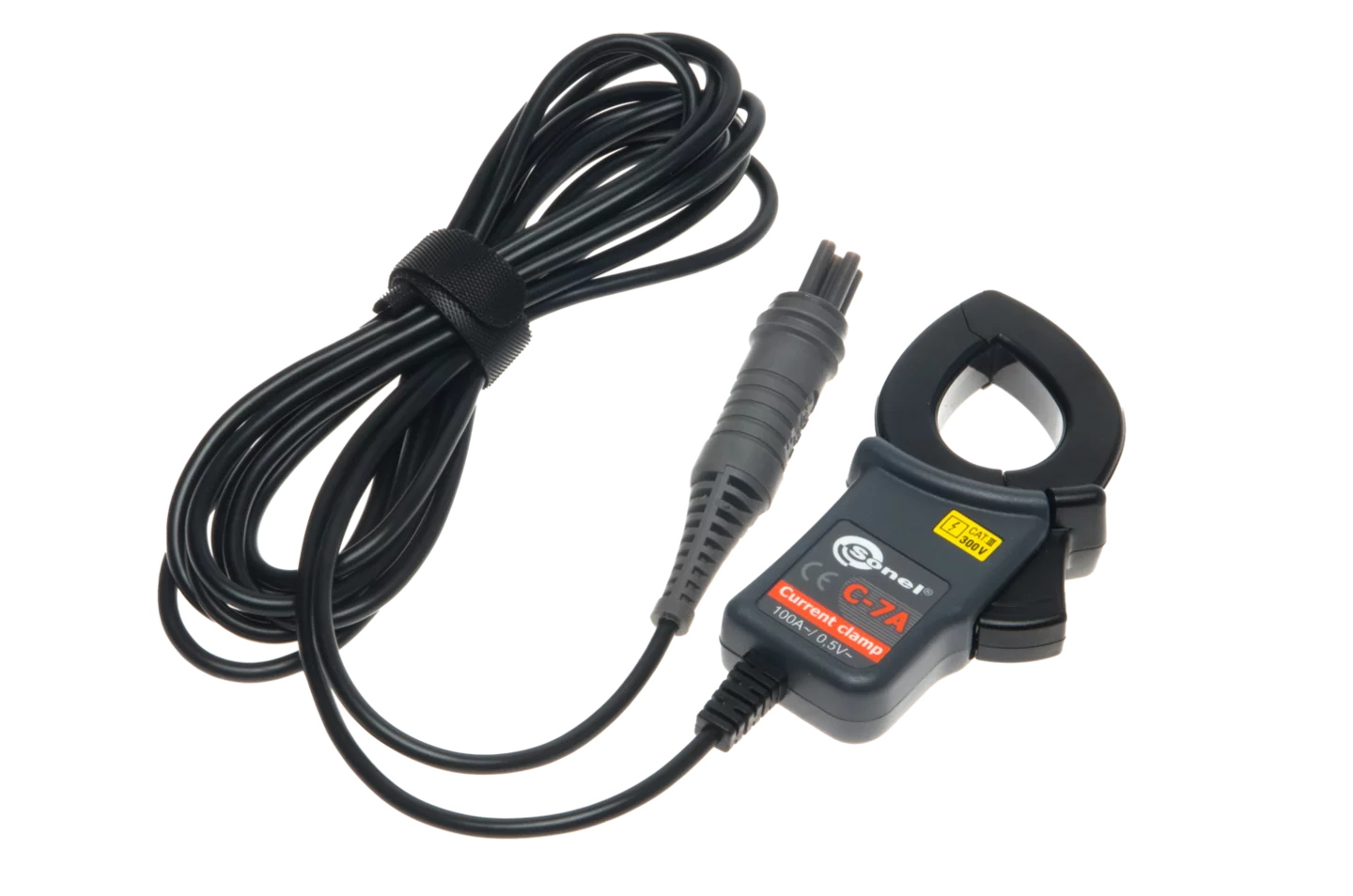

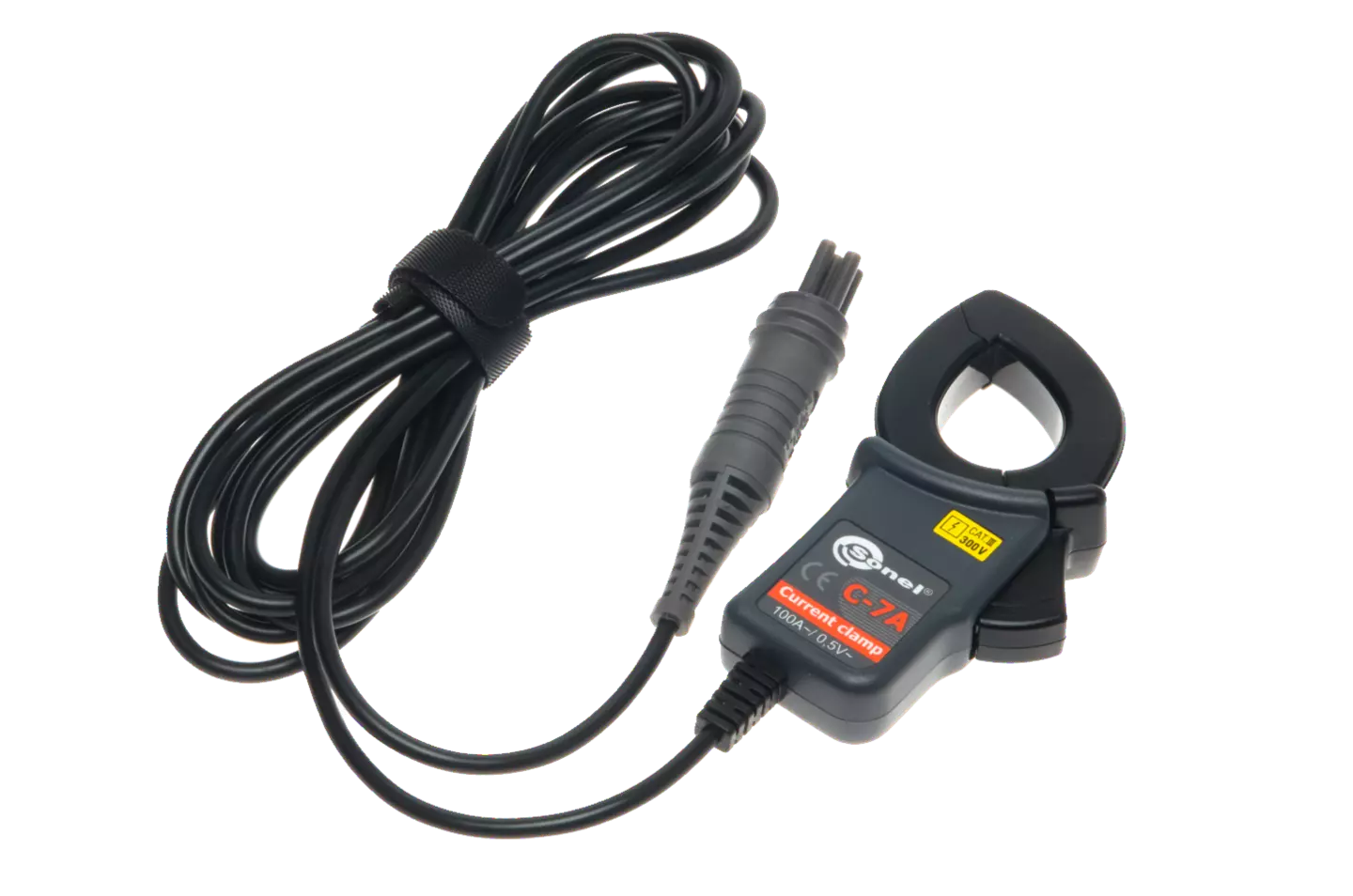

Current clamp (Φ=24 mm) 100 A AC C-7A-thumbnail

C-7A
Current clamp (Φ=24 mm) 100 A AC

Indeks kat. WACEGC7AOKR

ean 5907624024731

Dostępny

Czas realizacji: do 30 dni

Zapytaj o ofertę

Opis

Dane techniczne

Pliki do pobrania

Pasuje do

Cęgi twarde służą do pomiarów prądów przemiennych i stałych. Występują w czterech wariantach, różniących się między sobą średnicą obejmowanego przewodu oraz rodzajem mierzonego prądu. Wszystkie modele zakończone są wtykiem 5-pinowym.

Wartość prądu znamionowego prezentowanego modelu wynosi 100 A, a średnica obejmowanego przewodnika to maksymalnie 24 mm.

AC currentmeasurment (True RMS) with clamp

	C-4A	C-5A	C-6A	C-7A
Rated current	1000 A AC	1000 A AC 1400 A DC	12 A AC	100 A AC
Frequency	30 Hz…10 kHz	DC…5 kHz	40 Hz…10 kHz	40 Hz…1 kHz
Max. diameter of measured conductor	52 mm	39 mm	20 mm	24 mm
Minimum accuracy	≤0,5%	≤1,5%	≤1%	0,5%
Battery power	-	√	-	-
Lead length	2.2 m	2.2 m	2.2 m	3 m
Measurement category	III 600 V IV 300 V	IV 300 V	III 600 V IV 300 V	III 300 V
Ingress protection	IP40	IP40	IP40	IP40

Weight and dimensions

Parameter	Value
Net weight (kg)	0.2
Package weight (kg)	0.2
Package width (cm)	15.5
Package height (cm)	25.8
Package length (cm)	5.5
