Обучение в области установок электрической сети

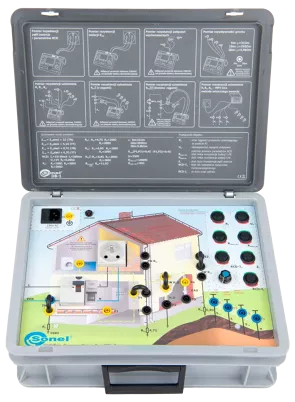

Стенд Sonel DB-1 позволяет имитировать электрические измерения, а также повреждения и неисправности в цепях. Он позволяет представить измерения импеданса петли короткого замыкания, параметров выключателя УЗО, сопротивления изоляции, непрерывности защитных и выравнивающих соединений. Уникальной характеристикой является возможность демонстрации измерений заземления техническими методами (3p, 4p), техническим методом с помощью клещей, методом двух клещей, а также с использованием прибора для измерения петли короткого замыкания.

Для каждого измерения можно симулировать различные параметры и показать типичные ошибки и неисправности, возникающие в реальных приемных электроустановках. Конструкция Sonel DB-1 позволяет использовать стенд в любом месте при условии питания напряжением 230 В. Любые измерения, выполняемые с помощью DB-1, никаким образом не могут повлиять на электрическую сеть, к которой подключен демонстрационный стенд.

Характеристика

Стенд DB-1 позволяет продемонстрировать, как проводить следующие измерения:

импеданса петли короткого замыкания для оценки условия автоматического выключения питания,
параметров УЗО,
сопротивления заземления,
удельного сопротивления грунта,
непрерывности выравнивающих соединений,
сопротивления изоляции,
напряжения питающей сети.

Возможна имитация типичных ошибок и неисправностей в приемной электрической сети.

Измерение

Технические параметры стенда DB-1 и характеристики отдельных функций

Импеданс петли короткого замыкания:
- измерение петли короткого замыкания L-N импульсными токами до 25 A и 60 мс,
- измерение петли короткого замыкания L-PE токами до 20 мА.
Параметры УЗО (номинальный дифференциальный ток 30 мА):
- измерение времени срабатывания выключателя УЗО,
- измерение тока срабатывания выключателя УЗО,
- измерение сопротивления заземления,
- измерение напряжения прикосновения.
Удельное сопротивление грунта:
- измерение удельного сопротивления для трех видов грунта (31 Омм, 295 Омм и 5,9 кОмм).
Сопротивление заземления. Измерение методом:
- двухпроводным,
- трехпроводным,
- четырехпроводным,
- трехпроводным с клещами,
- с помощью двух клещей,
- с использованием прибора для измерения петли короткого замыкания.
Непрерывность соединений:
- измерение выравнивающих соединений и соединений доступных токопроводящих частей.
Сопротивление изоляции:
- измерение сопротвления изоляции L-N,
- измерение сопротивления изоляции L-PE,
- измерение сопротивления изоляции N-PE.
Измерение напряжения:
- измерение напряжения в розетке.
Моделирование неисправностей:
- обрыв провода заземления (R_E ),
- превышение значения безопасного напряжения во время теста УЗО (U_B),
- превышение допустимого тока срабатывания УЗО (I_A),
- превышение допустимого времени срабатывания УЗО (t_A),
- слишком низкое сопротивление изоляции L-N (R_ISO(L-N)),
- слишком низкое сопротивление изоляции L-PE (R_ISO(L-PE)),
- слишком большой импеданс петли короткого замыкания (Z_L ).
Сетевая розетка 230 В
