MPI-530-IT

Multi-function meter of electrical system parameters

Cechy

Miernik charakteryzuje się szerokimi możliwościami w dziedzinie funkcjonalności. Łączy w sobie możliwości pomiarowe kilku urządzeń, zapewniając przy tym równie dobrą dokładność.

• Przyrządem MPI-530-IT można wykonać wszystkie pomiary odbiorcze instalacji elektrycznych zgodnie z obowiązującymi przepisami:
  • impedancja pętli zwarcia (również w obwodach z wyłącznikami RCD),
  • parametry wyłączników RCD,
  • rezystancja izolacji,

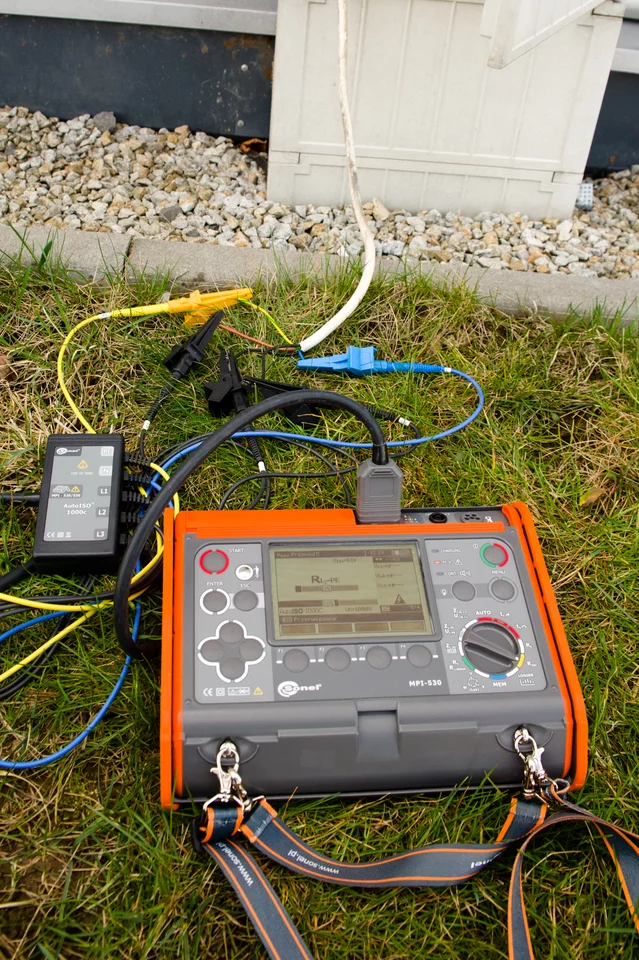

  • rezystancja uziemienia (4 metody pomiarowe + pomiar rezystywności gruntu),
  • ciągłość połączeń ochronnych i wyrównawczych,

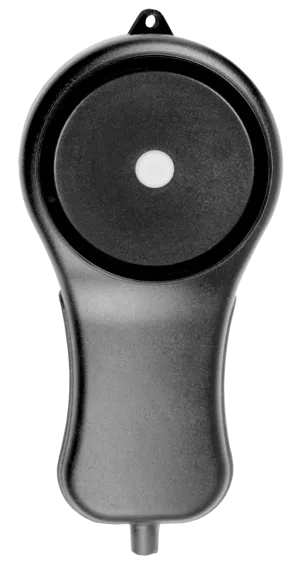

  • natężenie oświetlenia,
  • test kolejności faz,
  • test kierunku obrotów silnika.

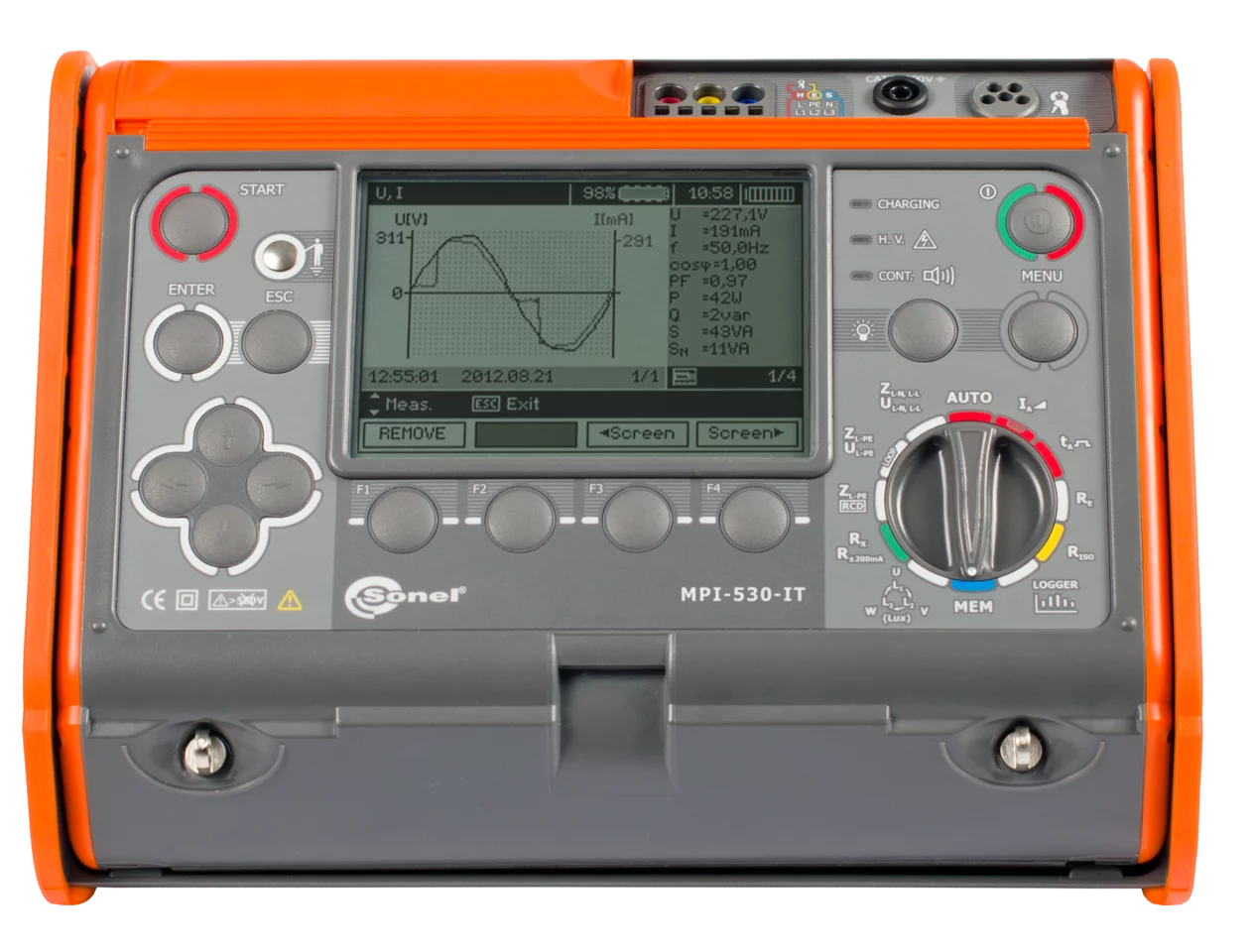

• Przyrząd MPI-530-IT może rejestrować parametry jakości energii elektrycznej 50/60 Hz:
  • napięcie L1 – wartości średnie w zakresie do 500 V,

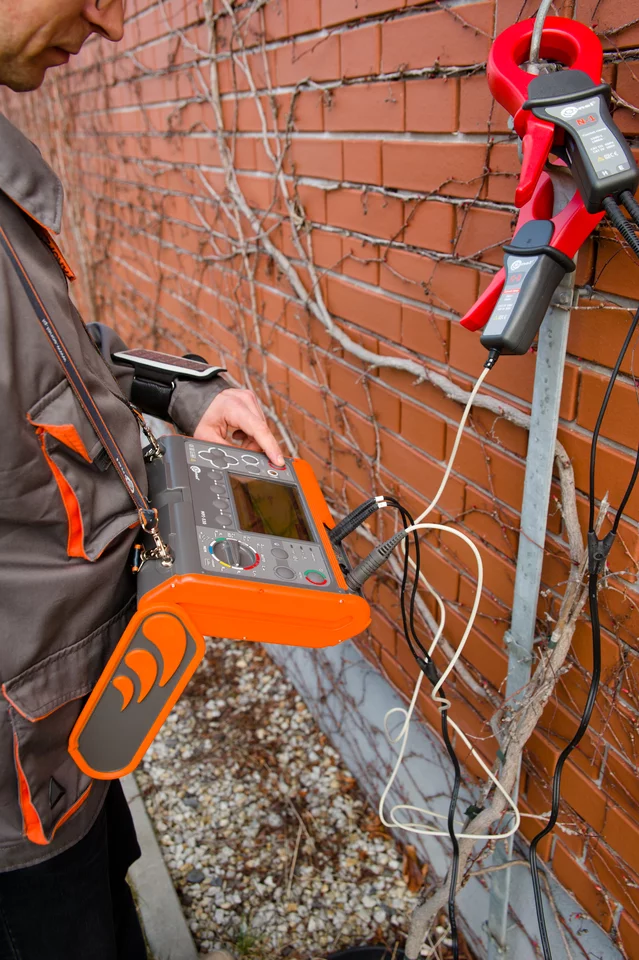

  • prąd L1 – wartości średnie, pomiar prądu w zakresie do 3 kA (w zależności od użytych cęgów prądowych),
  • częstotliwość w zakresie 40 Hz – 70 Hz,
  • moc czynna (P), bierna (Q), pozorna (S),
  • współczynnik mocy (PF), cosφ,

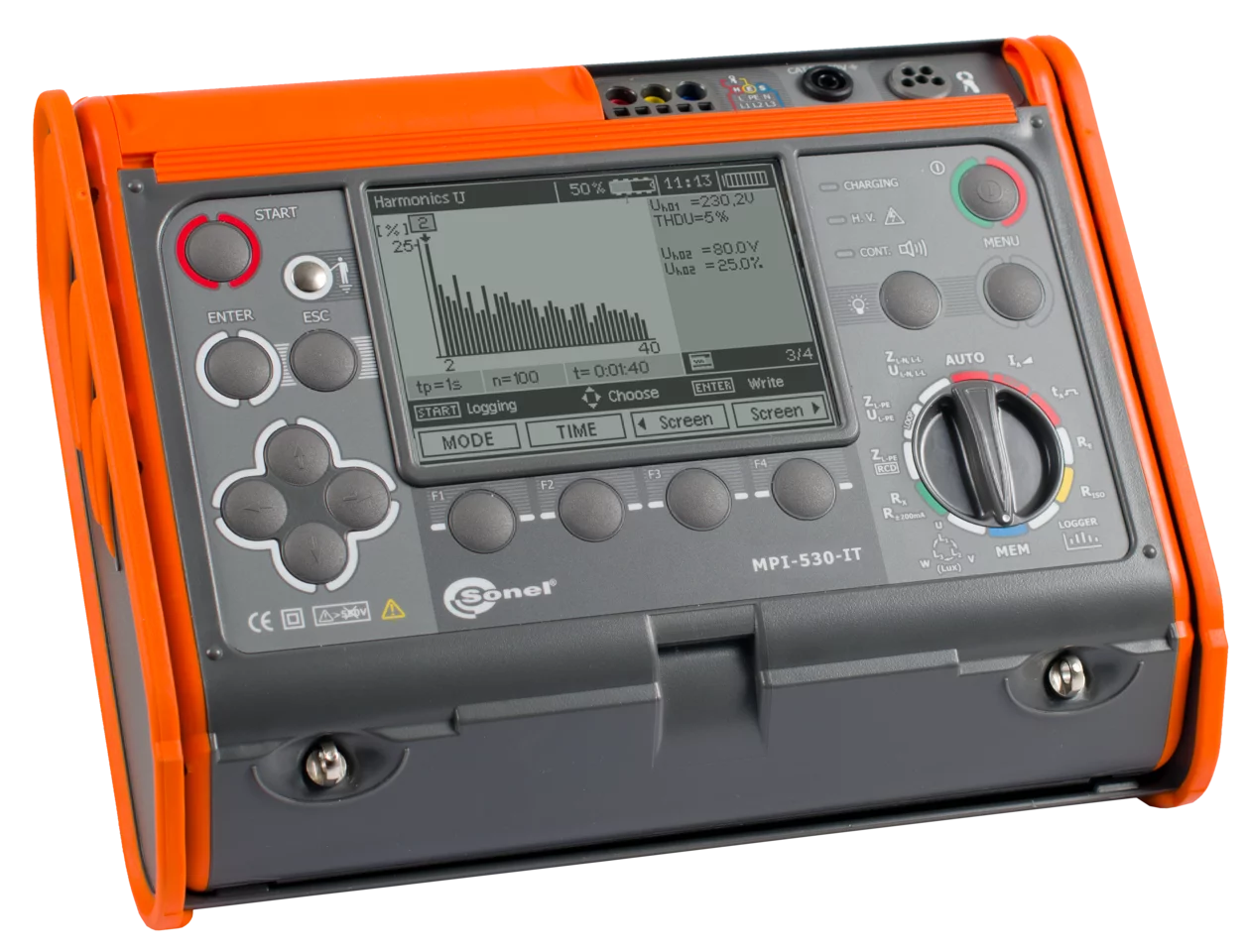

  • harmoniczne (do 40-tej w napięciu i prądzie),
  • współczynnik zniekształceń harmonicznych THD dla prądu i napięcia

Kontrola bezpieczeństwa instalacji

Dzięki przyrządowi można kontrolować domowe i przemysłowe instalacje elektryczne pod względem bezpieczeństwa. Pomiary można w bardzo łatwy sposób zautomatyzować poprzez:

• badanie wyłączników różnicowoprądowych w trybie Auto,
• wykorzystanie adaptera typu WS do badania instalacji poprzez standardowe gniazdo 230 V.
• wykorzystanie adaptera AutoISO-1000C do badania rezystancji izolacji przewodów 3-, 4- oraz 5-żyłowych.

Struktura pamięci

Struktura pamięci ma formę drzewa. Umożliwia zapis kilkudziesięciu tysięcy wyników w układzie KLIENT-OBIEKT-POMIESZCZENIE-PUNKT POMIAROWY, co pomaga w późniejszym stworzeniu przejrzystego protokołu. Strukturę tę można przygotować w mierniku jeszcze przed przystąpieniem do pracy. Wprowadzanie danych do przyrządu ułatwia klawiatura QWERTY, łącząca się z nim poprzez Bluetooth.

Wbudowany system pomocy

W urządzeniu znajdują się wbudowane ekrany pomocy ze schematami pomiarowymi. Dzięki temu łatwo i szybko można sprawdzić, w jaki sposób połączyć dany układ w zależności od rodzaju wykonywanego pomiaru.

Podwyższona odporność na warunki środowiskowe

Miernik MPI-530-IT świetnie poradzi sobie w trudnych warunkach środowiskowych. Ochronę przed wnikaniem pyłów i wody zapewnia unikalna obudowa o poziomie szczelności IP54. Jest ona wytrzymała na uszkodzenia mechaniczne, a specjalna konstrukcja pozwala w prosty sposób zabezpieczyć wyświetlacz poprzez przesuniecie pokrywy miernika. Oprócz tego, że chroni ona przed uszkodzeniem, to również pozwala na wygodne przenoszenie i użytkowanie urządzenia w różnych pozycjach.

Komunikacja i oprogramowanie

Poprzez port USB lub za pomocą komunikacji bezprzewodowej Bluetooth można przenieść dane pomiarowe do komputera. W celu wygenerowania raportu z badań z zakresu ochrony przeciwporażeniowej należy posłużyć się programem Sonel Pomiary Elektryczne. Zapis pobranych zasobów do najprostszych formatów oraz wydruk zapewnia Sonel Reader.
