Универсальный измеритель сопротивления заземления и удельного сопротивления грунта

Измеритель сопротивления заземления и удельного сопротивления грунта Sonel MRU-200-GPS - это универсальное устройство, предназначенное для измерения сопротивления заземления и удельного сопротивления грунта. Прибор позволяет использовать все известные методы измерения сопротивления заземления. Это делает его непревзойденным измерительным прибором в своей категории и решительно отличает его от других подобных устройств. Sonel MRU-200-GPS позволяет выполнять измерения 3-полюсным и 4-х проводным методом, используя дополнительные клещи (для многоэлементных заземлений), с помощью двух клещей, а также импульсным методом (измерение импеданса заземления).

Применение метода двух клещей позволяет выполнить измерение без необходимости использования вспомогательных зондов, которые вбивают в грунт. В свою очередь, импульсный метод применяется, в том числе при диагностике заземлений молниезащиты. Его также используют для измерений протяженных, многоэлементных и объединенных заземлений (соединенных под землей) без необходимости вмешательства в схему. С помощью импульсного метода можно выполнить измерения в соответствии со стандартом PN-EN 62305 – обязательное измерение импеданса заземления. Стоит отметить, что измеритель также имеет встроенный приемник GPS, который позволяет записывать результат вместе с координатами местоположения. Дополнительные функции прибора - это измерение удельного сопротивления грунта, непрерывности защитных и выравнивающих соединений, а при использовании клещей также и тока утечки или повреждения.

Высокий класс измерителя подтверждает выдающаяся точность результата, какую только можно достигнуть. Прибор выполняет измерения согласно стандарту PN-EN 61557 уже от 0,100 Ом.

Методы измерения

Импульсный метод – измерение заземлений молниезащиты импульсом с формой склона 4/10 мкс, 8/20 мкс, 10/350 мкс
3-полюсный и 4-х проводный метод – измерение заземлений с помощью вспомогательных зондов
3-полюсный метод с клещами – измерение многоэлементных заземлений
Метод двух клещей – измерение заземлений, если невозможно применить вспомогательные зонды
Удельное сопротивление грунта – метод Wennera
Сопротивление заземляющих и выравнивающих проводов током ≥200 мА с функцией автоматического обнуления – соответствует требованиям стандарта PN-EN 61557-4
Измерение тока утечки

Дополнительные характеристики

Встроенный приемник GPS – запись результата вместе с координатами места расположения
Измерение сопротивления вспомогательных зондов R_S и R_H
Измерений напряжений помех
Измерение частоты сигналов помех
Измерение при наличии напряжения помех из электрической сети с частотой 16 2/3 Гц, 50 Гц, 60 Гц, 400 Гц
выбор напряжения измерения (25 В и 50 В)
Автоматический расчет удельного сопротивления грунта в Омах на метр (Омм) и Омах на фут (Омфут)
память на 990 измерений (10 банков по 99 ячеек)
Функция калибровки клещей
Часы реального времен (RTC)
Передача данных в компьютер и мобильные устройства
Индикация состояния аккумулятора

Область применения

MRU-200-GPS был создан с учетом самых сложных условий труда. Он генерирует ток, превышающий 200 мА, что позволяет эффективно выполять измерения заземления электроэнергетических объектов, таких как, трансформаторные станции или электростанции.

Благодаря методом, использующим клещи, не требуется развинчивать контрольные соединения, то есть, выполнять иногда очень обременительное действие. Это играет особую роль при выполнении работ на объектах, подверженных воздействию атмосферных условий, где соединительные элементы заржавели или заснежены.

Графический пользовательский интерфейс обеспечивает удобочитаемые показания и понятные сообщения. Это дает возможность быстрой, беспроблемной работы.

Импульсный метод

Благодаря MRU-200-GPS можно тестировать заземления, применяемые для молниезащиты, при этом прибор моделирует условия, возникающие при ударе молнии – генерируя ток, характеризующийся стандартизованной крутизной нарастания фронта и временем до полуспада. Доступны следующие формы импульсов с параметрами 4/10 мкс, 8/20 мкс, 10/350 мкс.

Работа вместе с адаптером ERP-1

Адаптер ERP-1 позволяет выполнить испытания заземлений с помощью гибких токоизмерительных клещей. Это особенно полезно в случае, например, решетчатых столбов ЛЭП – при этом не нужно отключать линию или развинчивать контрольные соединения. Авторизованный алгоритм позволяет проверять направление тока для отдельных измерений и упрощает поиск повреждений, например, корродированного контура заземления.

Возможности

Доступные в приборе методы измерения позволяют комплексно контролировать состояние рабочого и защитного заземления. Функция калибровки измерительных проводов устраняет влияние их сопротивления на результат. Однако это только начало.

Четырехпроводный метод означает очень точное измерение предполагаемого малого значения сопротивления – исключает сопротивление проводов, соединяющих измеритель с заземлением.
Измерение сопротивления соединительных и выравнивающих проводов током выше 200 мА согласно требованиям стандарта PN-EN 61557-4.
Перед выполнением измерения, прибор проверяет, не появилось ли на тестируемом объекте слишком высокое напряжение помехи, которое может свидетельствовать о дополнительных неполадках.

Память и результаты

Результаты можно сохранить в памяти прибора. Она делится на 10 банков по 99 ячеек, каждая из которых соответствует одному измерению. Результаты можно очень просто перенести в компьютерную программу Sonel Reader для архивирования или последующего анализа и исследований.

Интерфейс беспроводной связи Bluetooth позволяет отправлять результаты измерений в программу на ПК и на мобильный телефон с приложением Sonel MRU Mobile. Это означает не только возможность архивирования данных, но и дальнейшую их пересылку – непосредственно с места измерения, как электронное сообщение.

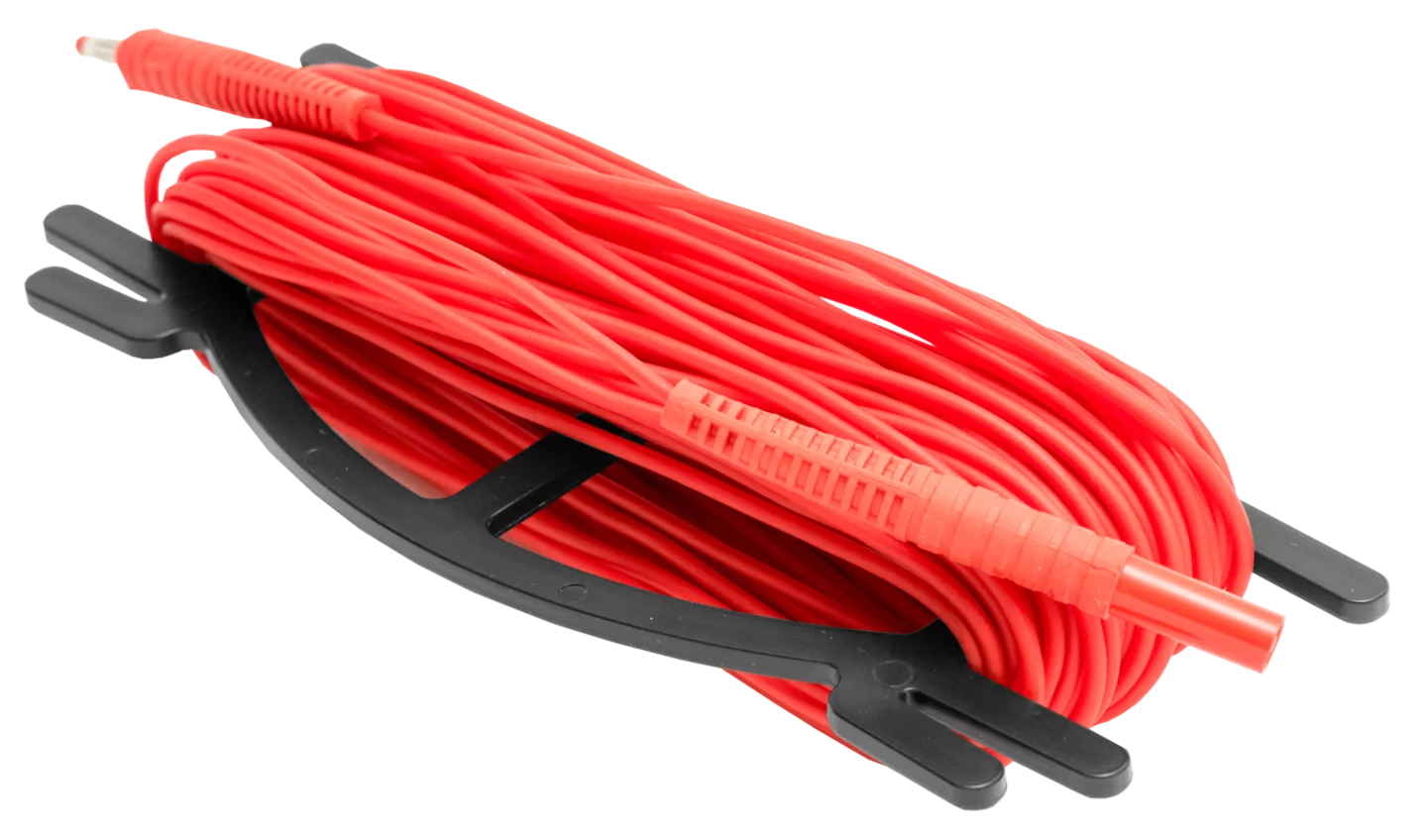

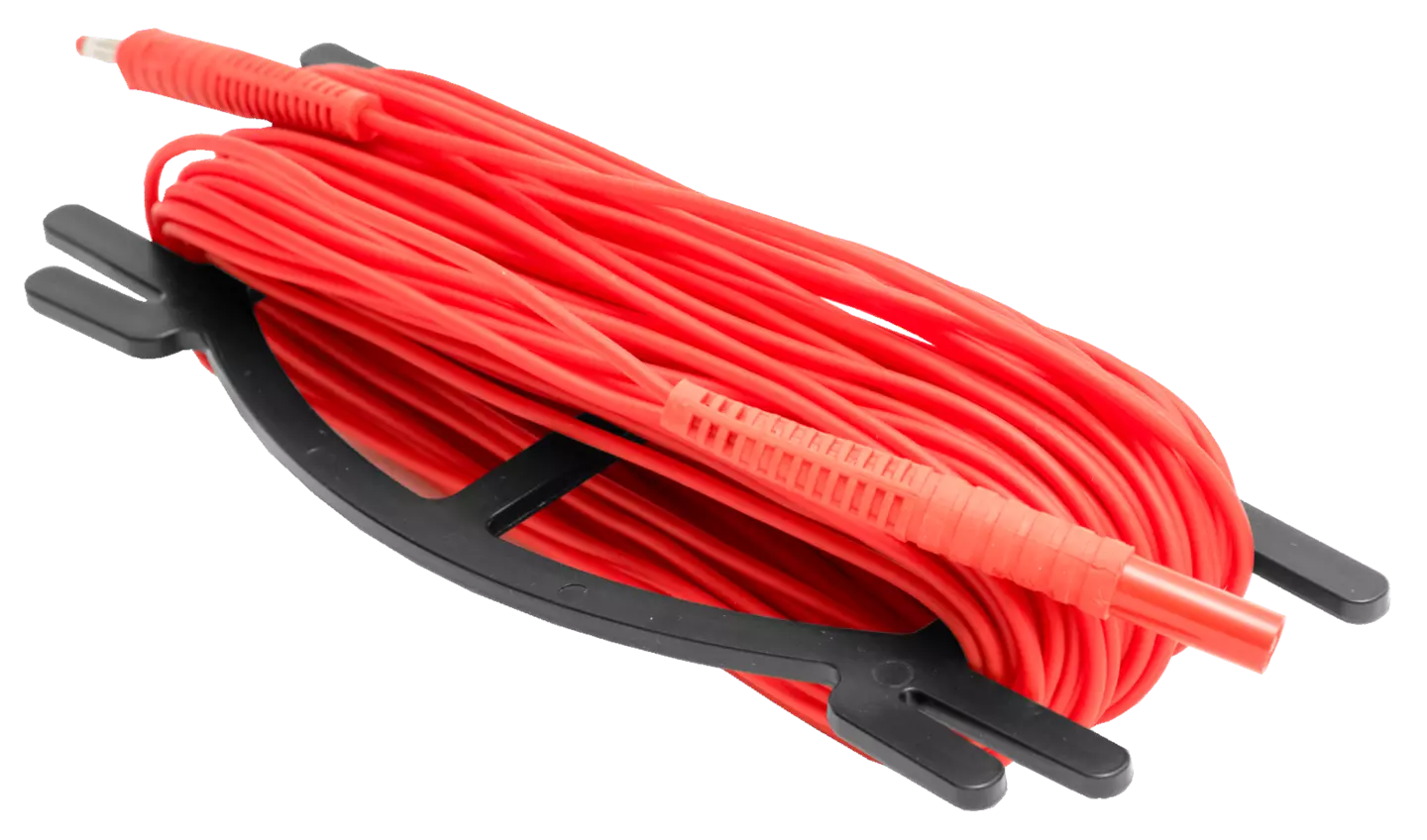

Test lead 30 m for earth resistance measurements (on a H-frame, banana plugs) red
