Легкий вес при сильнотоковых измерениях

Измеритель Sonel MZC-310S входит в число самых высокотехнологичных измерительных приборов импеданса контура короткого замыкания, доступных на рынке.

С помощью Sonel MZC-310S можно измерить импеданс петли короткого замыкания в приемных сетях, а также в распределительных сетях, защищенных выключателями от перегрузки по току. Одновременно с импедансом можно измерить поражающее напряжение и напряжение прикосновения. В ситуации, когда невозможно выполнить условие автоматического отключения питания, объект может быть допущен к эксплуатации на основе критерия напряжения.

Применение четырехпроводного метода и импульсного измерительного тока 150/280 A обусловливает высокую точность проводимых измерений. В одном данном приборе сосредоточено несколько измерительных возможностей, благодаря чему, он нашел признание специалистов из различных областей. Измеритель соответствует требованиям, указанным в стандарте PN-EN 61557.

Возможности

Измерение очень малого импеданса петли короткого замыкания (с разрешением 0,1 мОм) током порядка 150 A при 230 В; максимальное значение 280 A при 440 В.
Измерение током 23 A при 230 В, максимальное значение 42 A при 440 В, с разрешением 0,01 Ом.
Измерения в сетях с номинальным напряжением: 220/380 В и 230/400 В 45...65 Гц.
Измерения в цепи замыкания: фаза-фаза, фаза-PE, фаза-N.
Автоматическое распознавание фазного и линейного напряжения при расчете тока короткого замыкания.
Возможность изменения длины измерительных проводов (метод 2p).
Метод 4p (четырехпроводный), без необходимости калибровки проводов (измерение с максимальным током до 280 A).
Измерение и отображение импеданса петли короткого замыкания: активного R_S и реактивного X_Sсопротивления.

Дополнительные характеристики

Измерение ожидаемого напряжения прикосновения или напряжения поражения (с резистором 1 кОм).
Измерение переменного напряжения 0...440 В.
Память на 990 результатов, подключение к ПК через RS-232.
Питание от батареек (5x LR14)

Там, где другие даже не пытаются

В непосредственной близости от трансформатора или на трансформаторных подстанциях, где в цепях используется защита от больших токов (плавкие вставки на несколько сотен ампер, выключатели с приводом), можно ожидать возникновения токов короткого замыкания порядка сотен килоампер. В таких сетях выполнение измерений импеданса петли короткого замыкания связано с необходимостью применения сильнотокового измерителя, позволяющего измерить значение Z_S на уровне единиц миллиом. Благодаря фирменному техническому решению с использованием компонентов, отсутствующих в коммерческом предложении (уникальный резистор в цепи короткого замыкания), Sonel предлагает измерительный прибор, идеально подходящий для таких требовательных условий.

Измерения без компромиссов

Доступные на рынке измерители импеданса петли короткого замыкания проводят измерения полупериодным, т.е. асимметричным током. Такое решение вносит переходную постоянную составляющую и составляющую постоянного тока, что не всегда соответствует линейному поведению трансформатора во время испытаний. Это, в свою очередь, влияет на точность полученных результатов.

Сильнотоковый измеритель MZC-310S проводит измерения симметричным током, т.е. за полный период - все благодаря усовершенствованной конструкции измерительной системы, а также цепи короткого замыкания.

Применение

MZC-310S применяется при измерениях в сети низкого напряжения (номинальное напряжение 220/380 В или 230/400 В), в которых предполагемый ток короткого замыкания может достигать 55,7 кA (измерение согласно стандарту PN-EN 61557). Малый вес и удобство использования прибора делают его идеальным для контрольно-измерительных испытаний на крупных промышленных предприятиях.

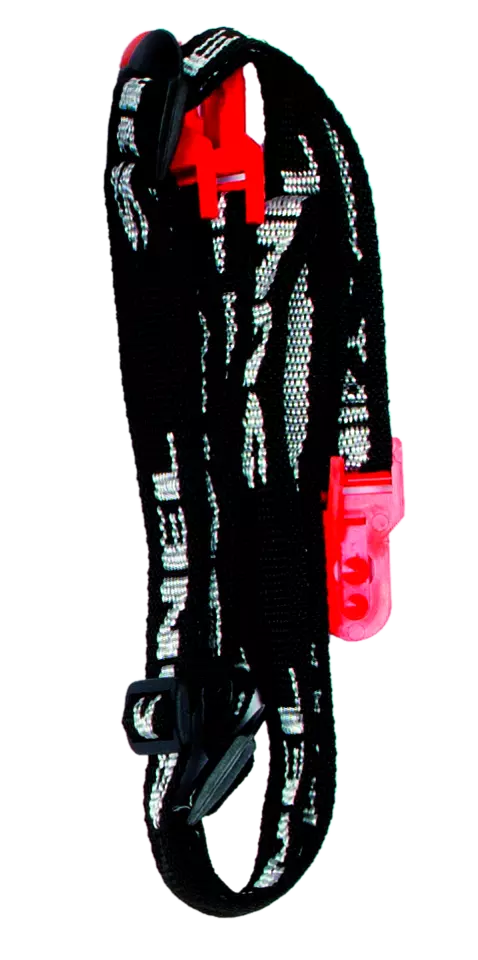

Hanging straps
