Большие возможности в небольшом корпусе

Измеритель Sonel PVM-1020 - это, вероятно, самый маленький в мире прибор для измерения параметров фотоэлектрических установок с таким большим количеством измерительных функций. Их выбор осуществляется с помощью поворотного переключателя. Дополнительные параметры настраиваются кнопками, расположенными на корпусе. все кнопки подсвечиваются, как и графический дисплей, что значительно облегчает работу в затененных местах, например, при проведении измерений под наземными фотоэлектрическими панелями. Обширная память прибора значительно сокращает время подготовки документации после измерения.

Особенности

Позволяет проводить измерения категории 1 согласно стандарту IEC 62446-1.
Режим АВТО выполняет последовательность измерений после одного нажатия кнопки СТАРТ.
Позволяет пересчитать параметры к условиям STC по стандарту IEC 60891, благодаря совместимости с измерителем инсоляции и температуры IRM-1.
Функция reSYNC – автоматическое дополнение результатов параметрами окружающей среды и пересчет их к условиям STC после установления соединения с IRM-1.
Встроенный радиоинтерфейс LoRa обеспечивает совместную работу с измерителем IRM-1 на значительных расстояниях.
Встроенный модуль Bluetooth для связи с компьютером.
Большой объем памяти для измерений: 100 объектов по 40 ячеек.
Дисплей и кнопки с подсветкой.

Измеряемые параметры

Напряжение холостого хода панели или цепочки из фотоэлектрических панелей до 1000 В постоянного напряжения.
Напряжение RMS сети переменного напряжения до 600 В, вместе с измерением частоты.
Ток короткого замыкания панели или цепочки из фотоэлектрических панелей до 20 A постоянного тока.
Сопротивление изоляции фотоэлектрических панелей – напряжение измерения 250, 500 или 1000 В, одновременное измерение двух значений R_ISO+ и R_ISO-.
Сопротивление изоляции цепи переменного напряжения – напряжение измерения 250, 500 или 1000 В.
Измерение сопротивления защитных и выравнивающих соединений током ±200 мА.
Измерение сопротивления небольшим током, звуковая и визуальная сигнализация.
Измерение рабочего тока фотоэлектрических панелей и переменного тока – все с помощью дополнительных клещей.
Измерение мощности переменного/постоянного тока (AC/DC).
Тест диода током 200 мА, автоматическое обнаружение полярности.
Тест блокирующих диодов постоянным напряжением 1000 В.

Герметичность и прочность

Измеритель хорошо работает в сложных условиях окружающей среды. Защита от проникновения пыли и влаги обеспечивает корпус с уровнем герметичности IP65. Это особенно важно при измерениях фотоэлектрических установок, которые по определению находятся в открытом пространстве.

Связь и программное обеспечение

Данные измерений из PVM-1020 можно отправить в компьютер с помощью беспроводной связи Bluetooth. Сохранение загруженных данных в популярных форматах и печать обеспечивает программа Sonel Reader. Для создания отчета об испытаниях в области защиты от поражения электрическим током используйте дополнительную программу Sonel Pomiary Elektryczne (Электрические Измерения).

Проблемы reSYNC

Может случиться так, что в процессе измерений ведущий счетчик удалится от IRM-1 настолько, что связь между ними будет потеряна. Если измерения будут продолжены, то после установления соединения результаты будут дополнены параметрами окружающей среды, которые в это время были записаны IRM-1 в его временную память и пересчитаны в условия STC.

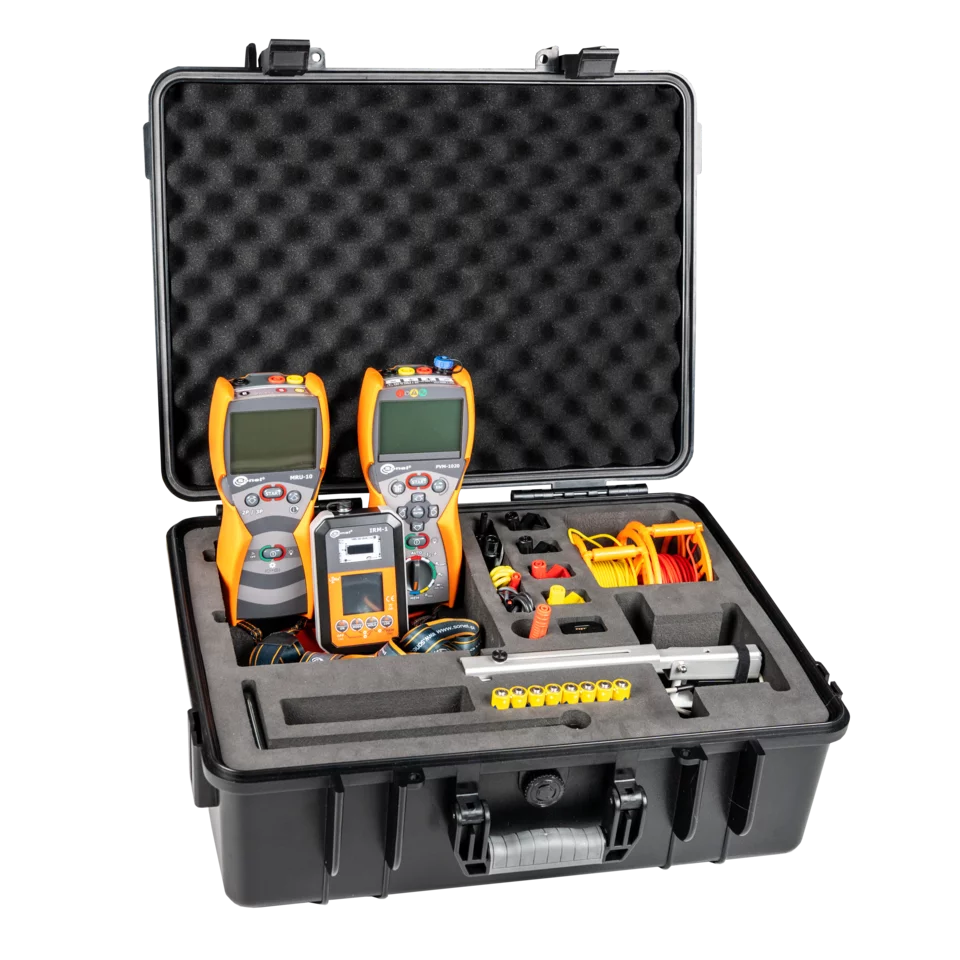

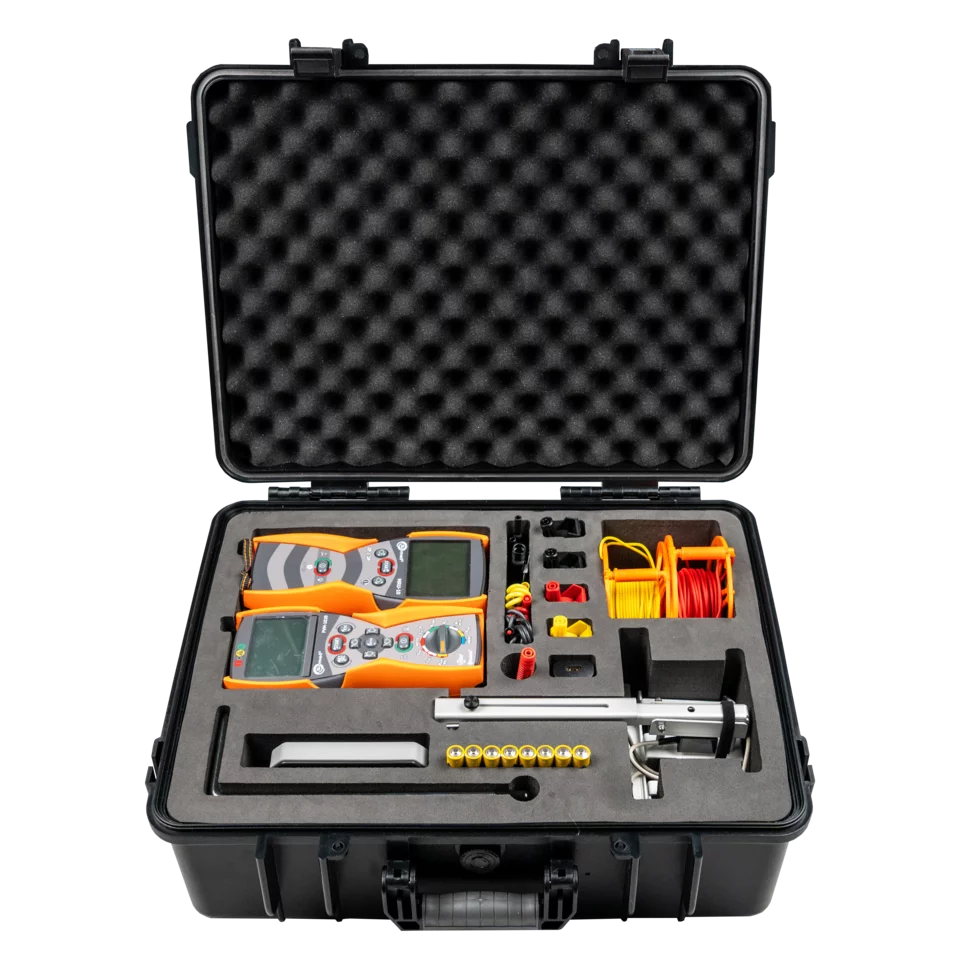

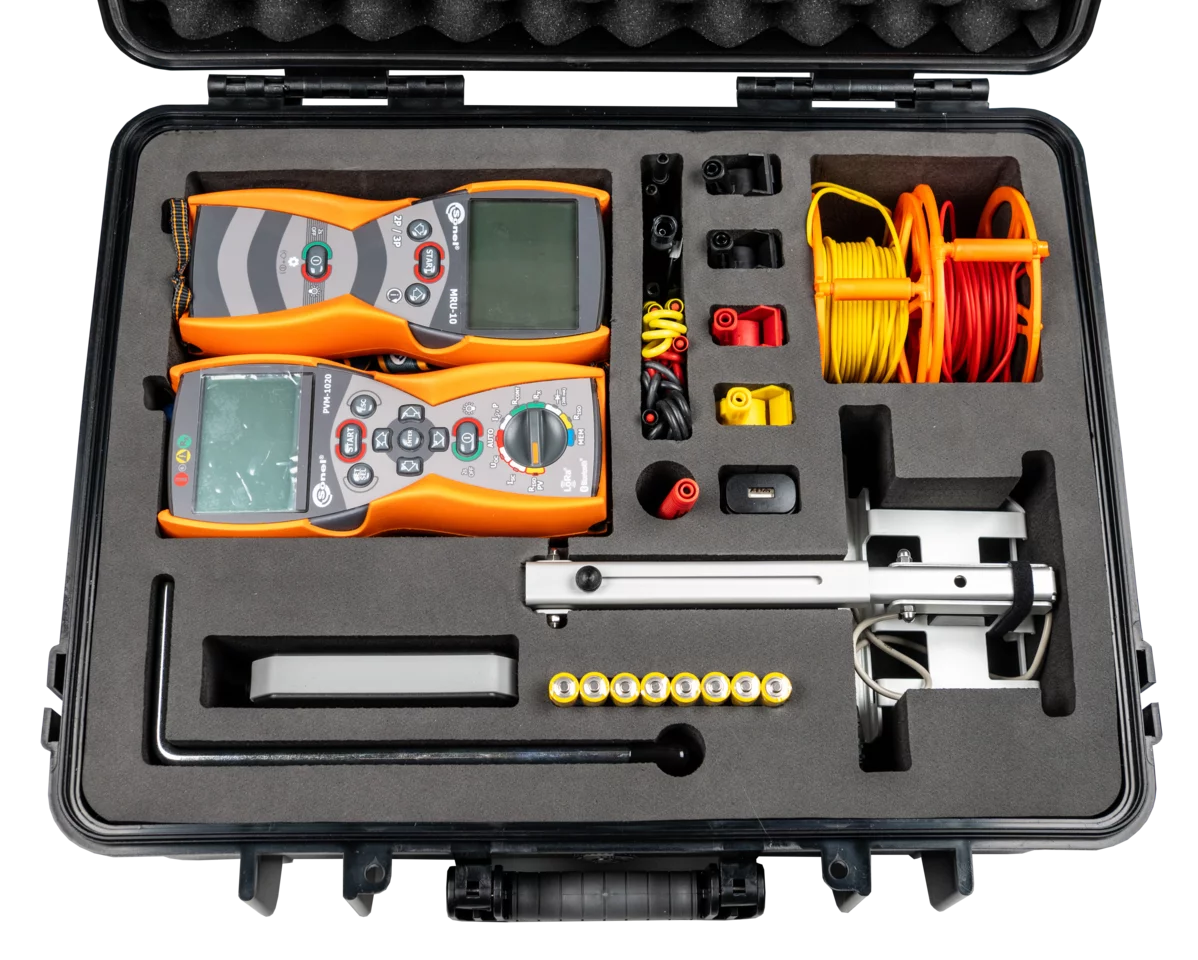

WME-8 Set for installation and grounding measurements in photovoltaic systems
