| Parameter | Description |
|---|---|
| measuring ranges | 7 m, 15 m, 30 m, 60 m, 120 m, 250 m, 500 m, 1 km, 2 km, 3 km, 4 km 20, 45, 90, 180, 360, 750, 1500, 3000, 6000, 10000, 14000 [ft] |
| accuracy | 1% of selected range |
| resolution | approx. 1% of range |
| minimum cable length | 4 m |
| velocity of propagation | within 1…99% or 1…148 m/μs |
| output impulse | 5 Vp-p for an open circuit |
| output impedance | 25, 50, 75, 100 Ω |
| impulse width | 3 ns…3 μs (depending on the range) |
| scanning type | 2 scans/s or a single scan |
| generated acoustic signal | 810 – 1100 Hz |
| operating time on a full battery | up to 30 hours of continuous scanning |
| power supply | 4 x alkaline batteries 1.5 V AA type |
| auto-off function | 1, 2, 3, 5 minutes or deactivated |
| display | graphical, backlit, 128 x 64 pixels |
| overvoltage protection | 400 V DC / 250 V AC |
| operating temperature | -10...+50°C | 10...122°F |
| storage temperature | -20...+70°C | -4...+158°F |
| electromagnetic compatibility standards (EMC) | EN 61326-1 |
| degree of protection / tightness | IP54 |
0
Zaloguj się
Zdiagnozuj usterkę urządzeniem TDR-410

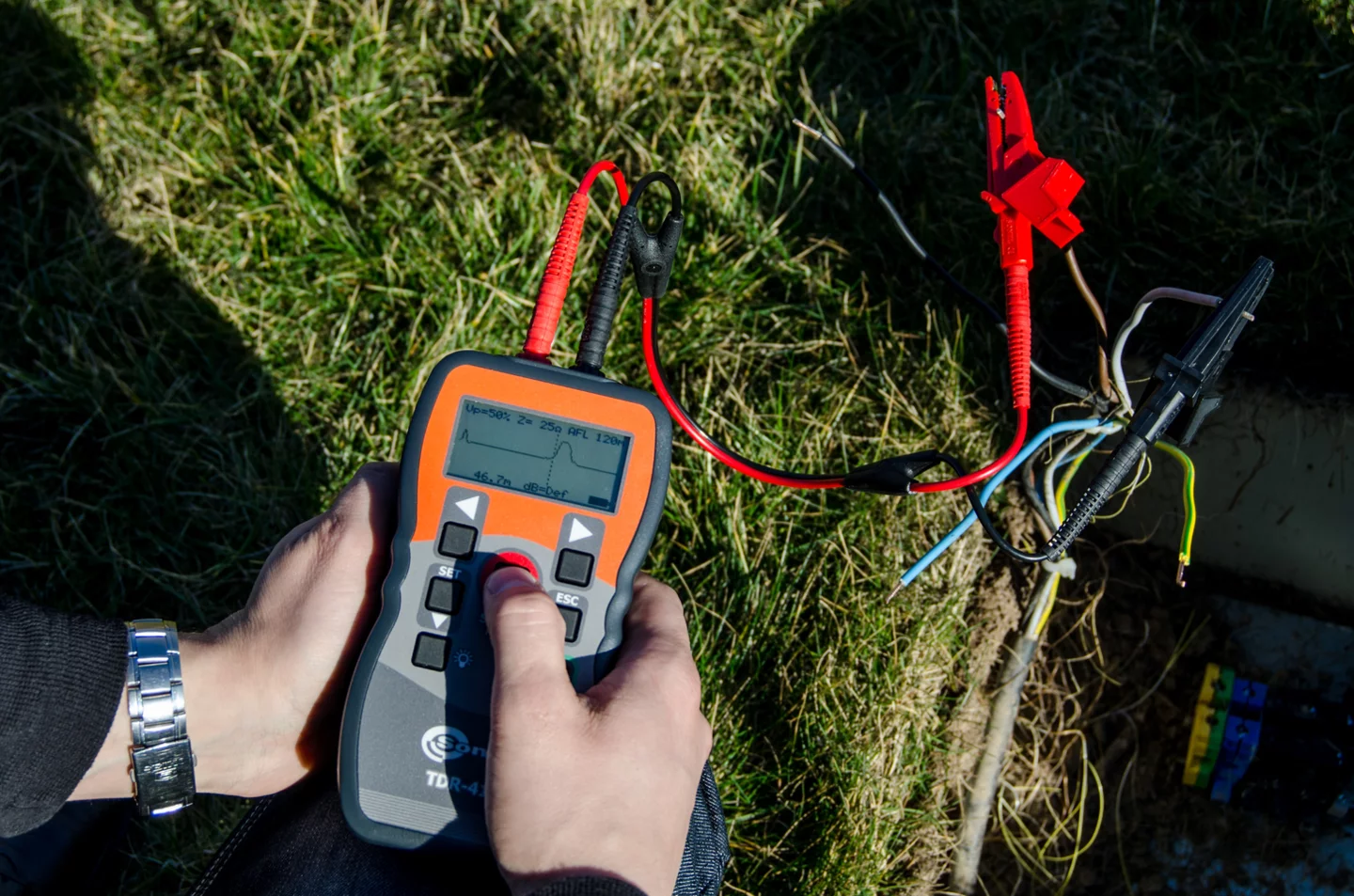

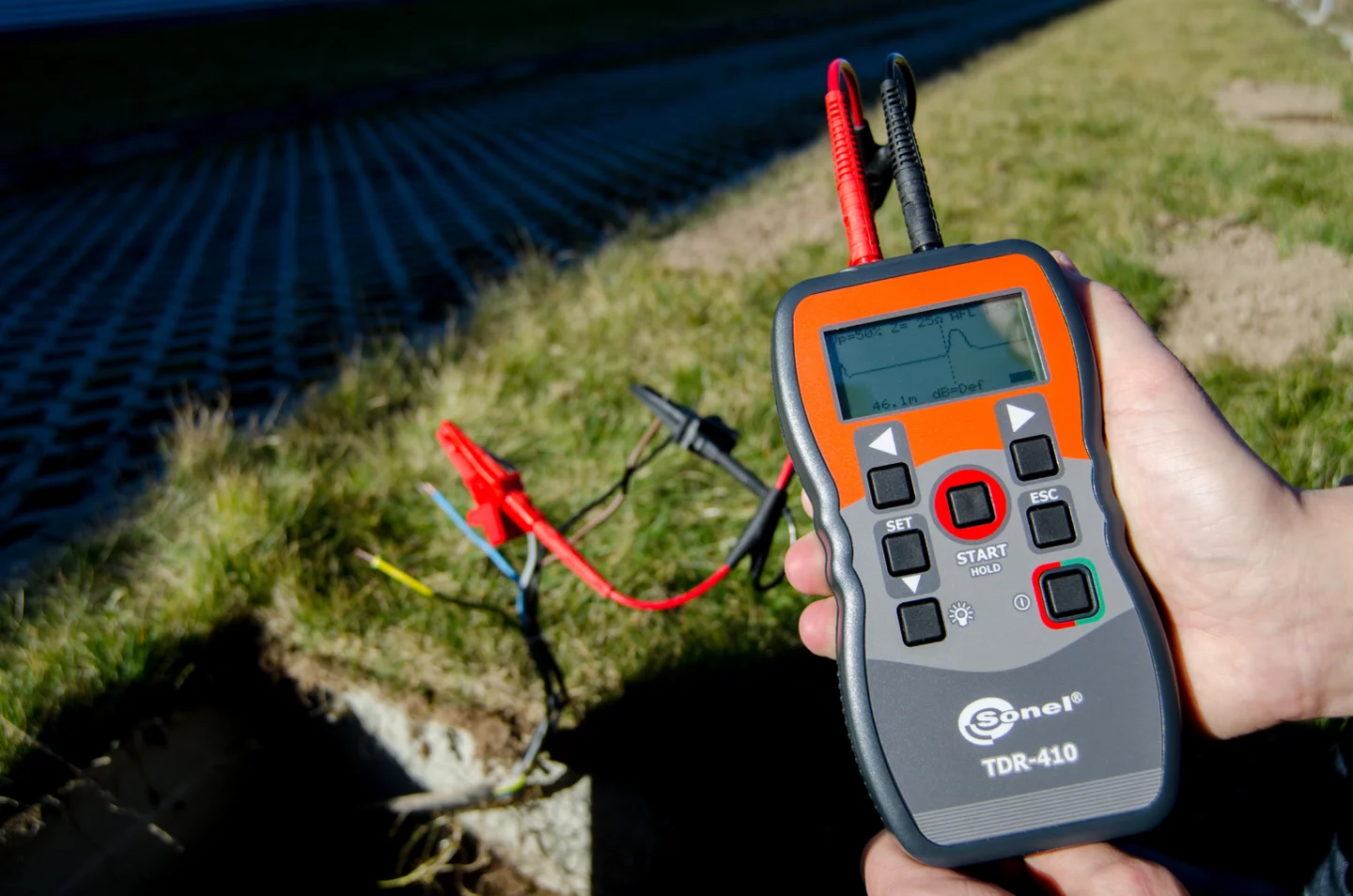

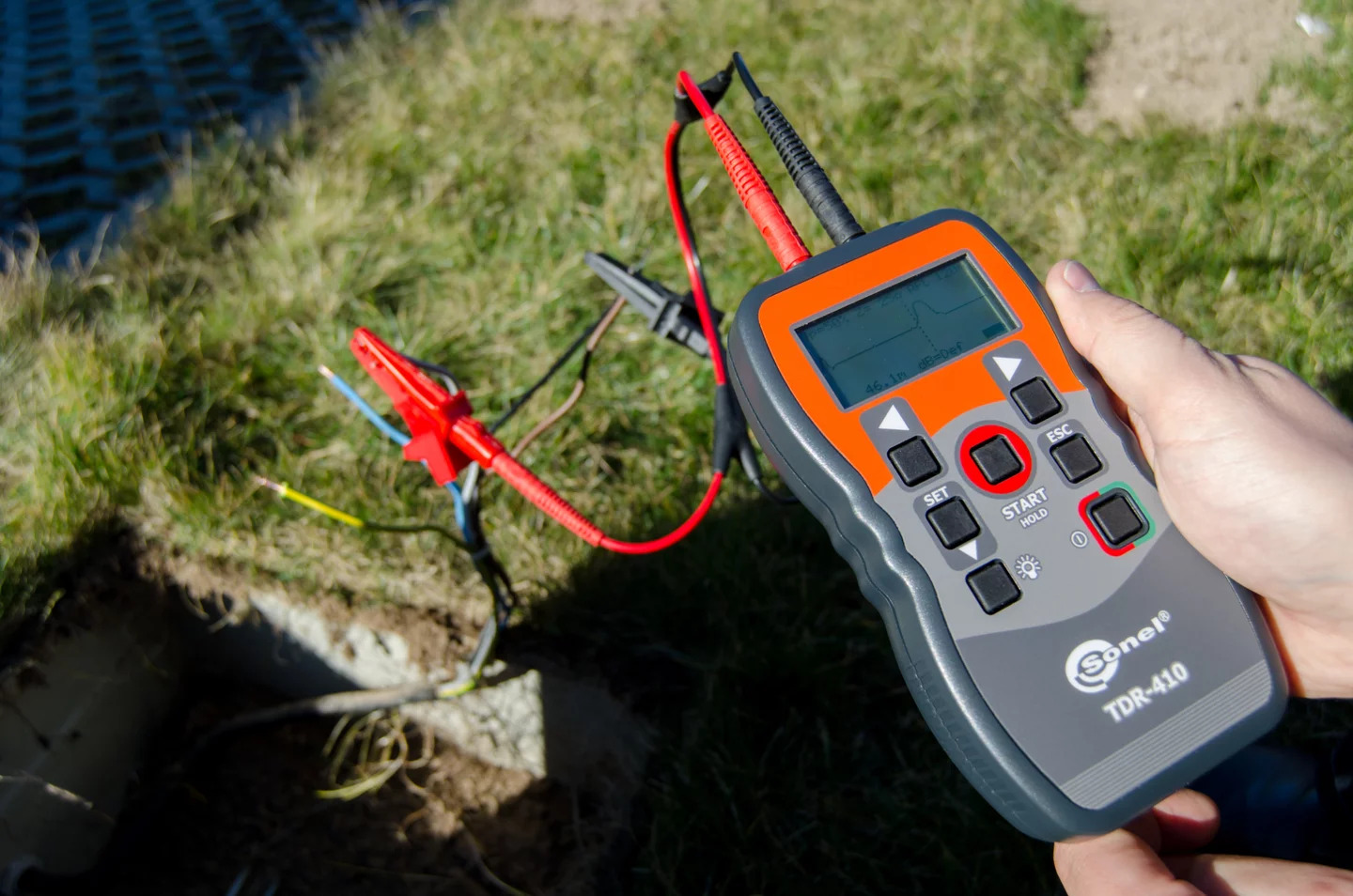

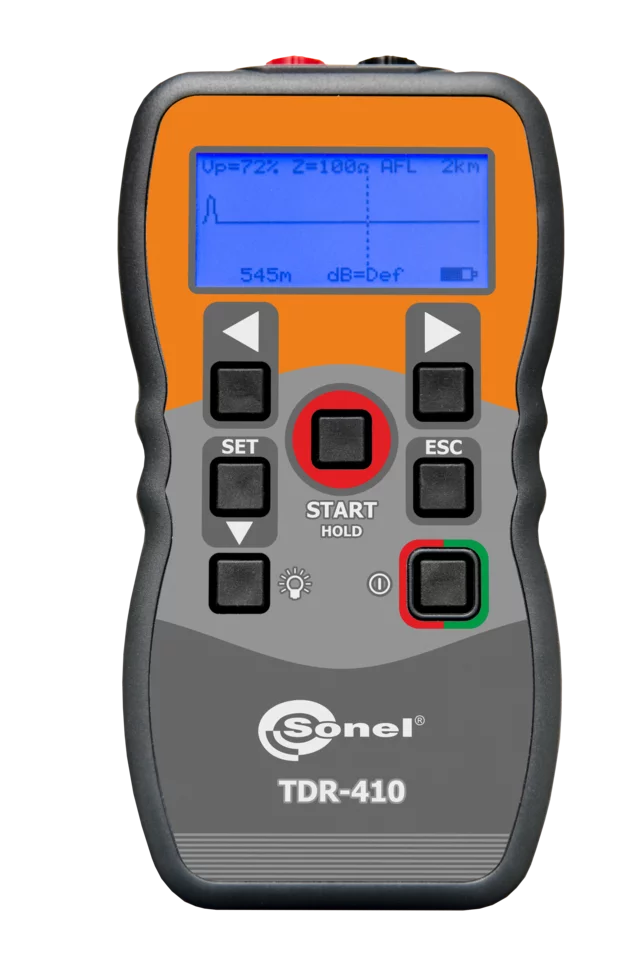

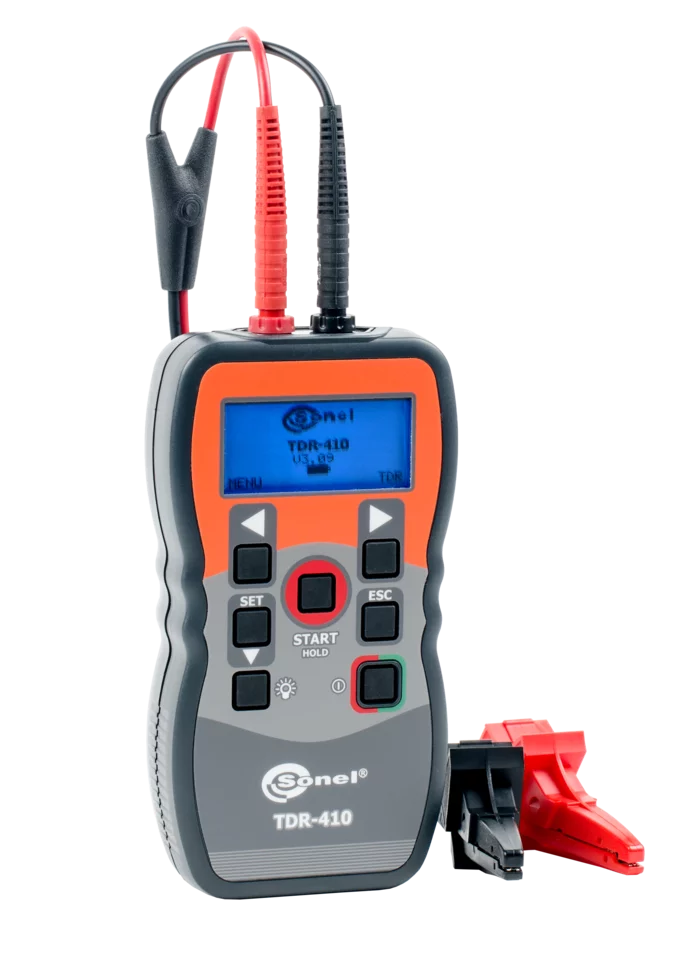

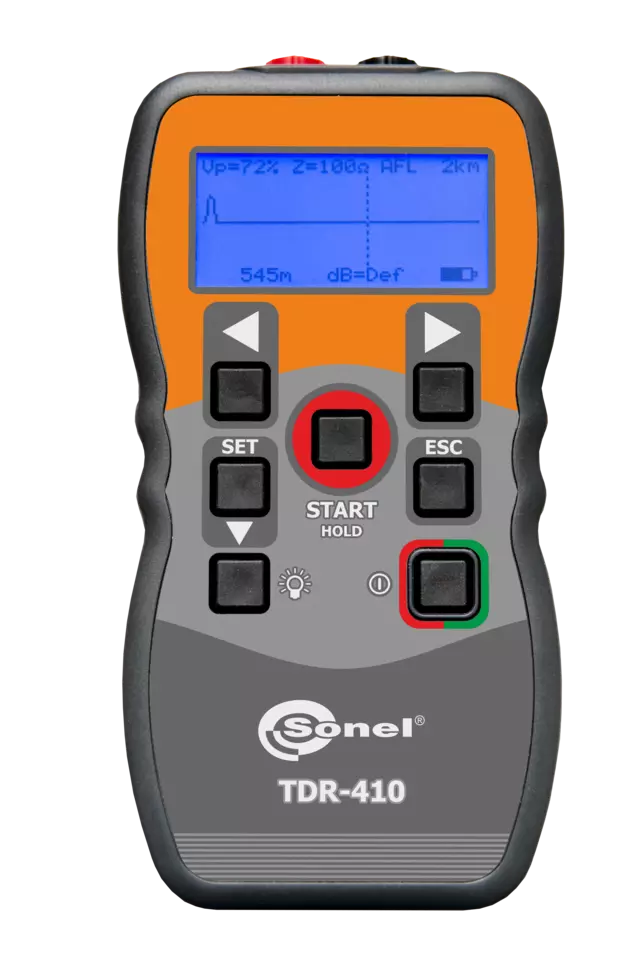

Reflektometr Sonel TDR-410 przeznaczony jest do lokalizacji uszkodzeń w przewodach metalowych. Produkt dedykowany jest dla hurtowni elektrycznych i detalicznych sprzedawców kabli, firm zajmujących się wykonywaniem instalacji elektrycznych, pracowników utrzymania ruchu w zakładach produkcyjnych oraz dla personelu budowlanego. Spełnia oczekiwania wszystkich osób, które muszą odnaleźć dokładne miejsce uszkodzenia oraz końca przewodu zarówno w przewodach energetycznych i telekomunikacyjnych.
Cechy produktu
- lokalizacja uszkodzeń kabli energetycznych i telekomunikacyjnych
- lokalizacja uszkodzeń kabli współosiowych
- lokalizacja uszkodzeń okablowania infrastrukturalnego
- wykrywanie przerw, zwarć, uszkodzeń spowodowanych zawilgoceniem oraz innych zmian impedancji kabli
- graficzny obraz uszkodzenia kabla wraz ze wskazaniem odległości do miejsca usterki na ekranie
Zastosowanie
Reflektometr TDR-410 przeznaczony jest do lokalizacji uszkodzeń w przewodach metalowych. Produkt ten dedykowane jest dla hurtowni elektrycznych i detalicznych sprzedawców kabli, firm zajmujących się wykonywaniem instalacji elektrycznych, pracowników utrzymania ruchu w zakładach produkcyjnych oraz dla personelu budowlanego. Spełnia oczekiwania wszystkich osób, którzy muszą odnaleźć dokładne miejsce uszkodzenia oraz końca przewodu zarówno w przewodach energetycznych i telekomunikacyjnych.
Możliwości urządzenia
Reflektometr firmy SONEL cechuje się dalekim zasięgiem działania do 4000 m, bardzo małym błędem pomiarowym na poziomie 1% oraz możliwością regulacji współczynnika propagacji i impedancji falowej badanego przewodu.
| Parameter | Value |
|---|---|
| Net weight (kg) | 0.3 |
| Package weight (kg) | 0.8 |
| Package width (cm) | 18 |
| Package height (cm) | 11 |
| Package length (cm) | 28 |
