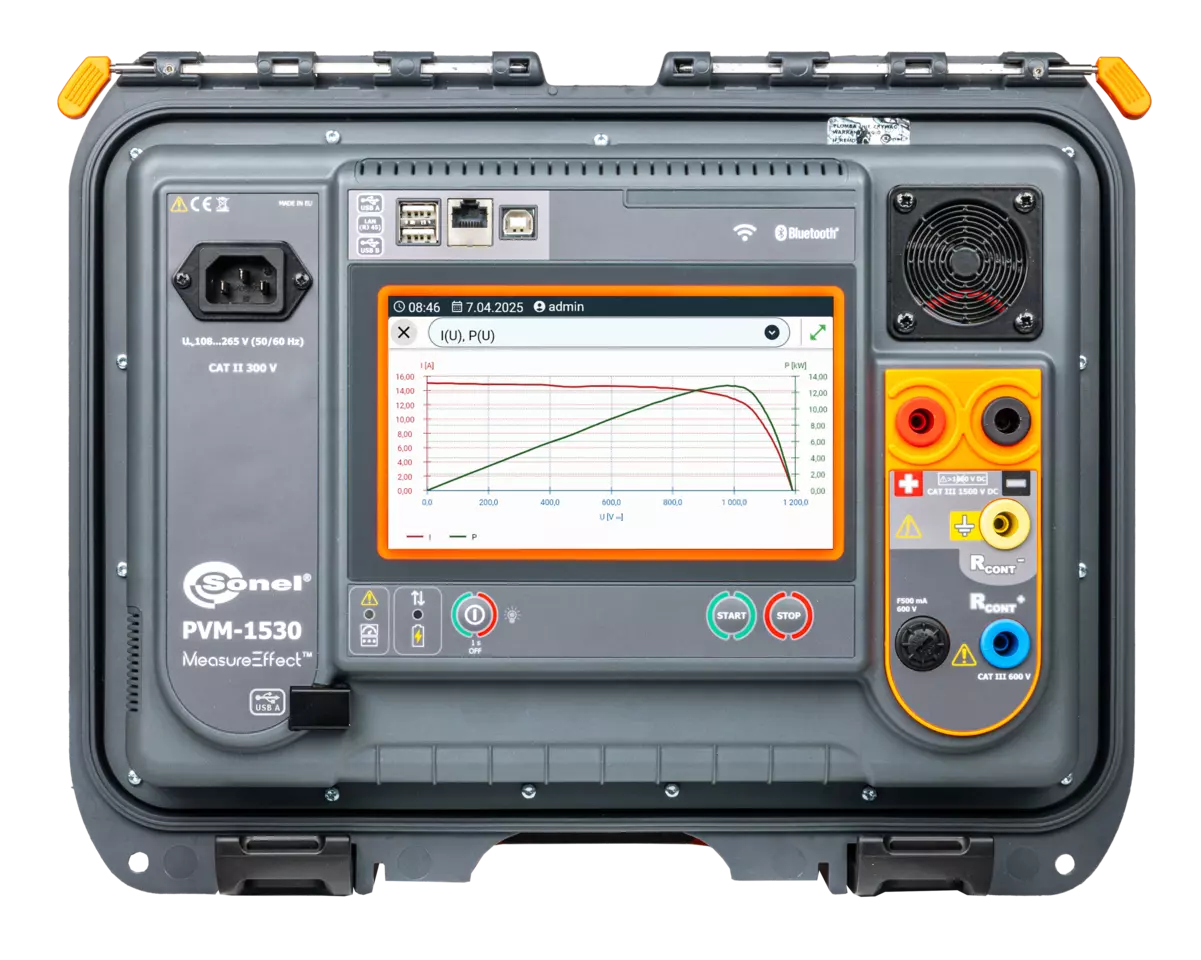

PVM-1530

Photovoltaic meter

Indeks kat. WMUSPVM1530

ean 5907624022423

Ingress protection: IP65

Measurement category: ,

Data transmission: Bluetooth, USB, Wi-Fi

Display: touchscreen, graphic, color, backlit

Dostępny

Czas realizacji: do 30 dni

Akcesoria dodatkowe

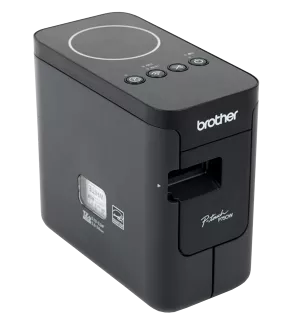

D-3

Portable Wi-Fi / USB report / barcode print...

D-2

Portable USB report / barcode printer (Sat...

AC-16

Line splitter

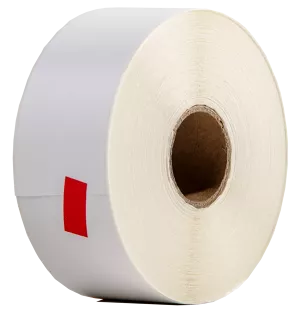

Label Roll – Black on White for D2 printer...

Label Roll – 24mm Black on White for D3 pri...

Sonel Reports Plus

Software supports creation of documentation

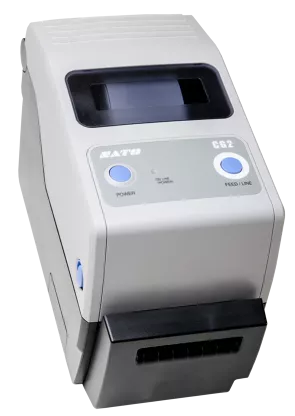

Ribbon for D2 printer (SATO)

Opis

Dane techniczne

Akcesoria dodatkowe

Pliki do pobrania

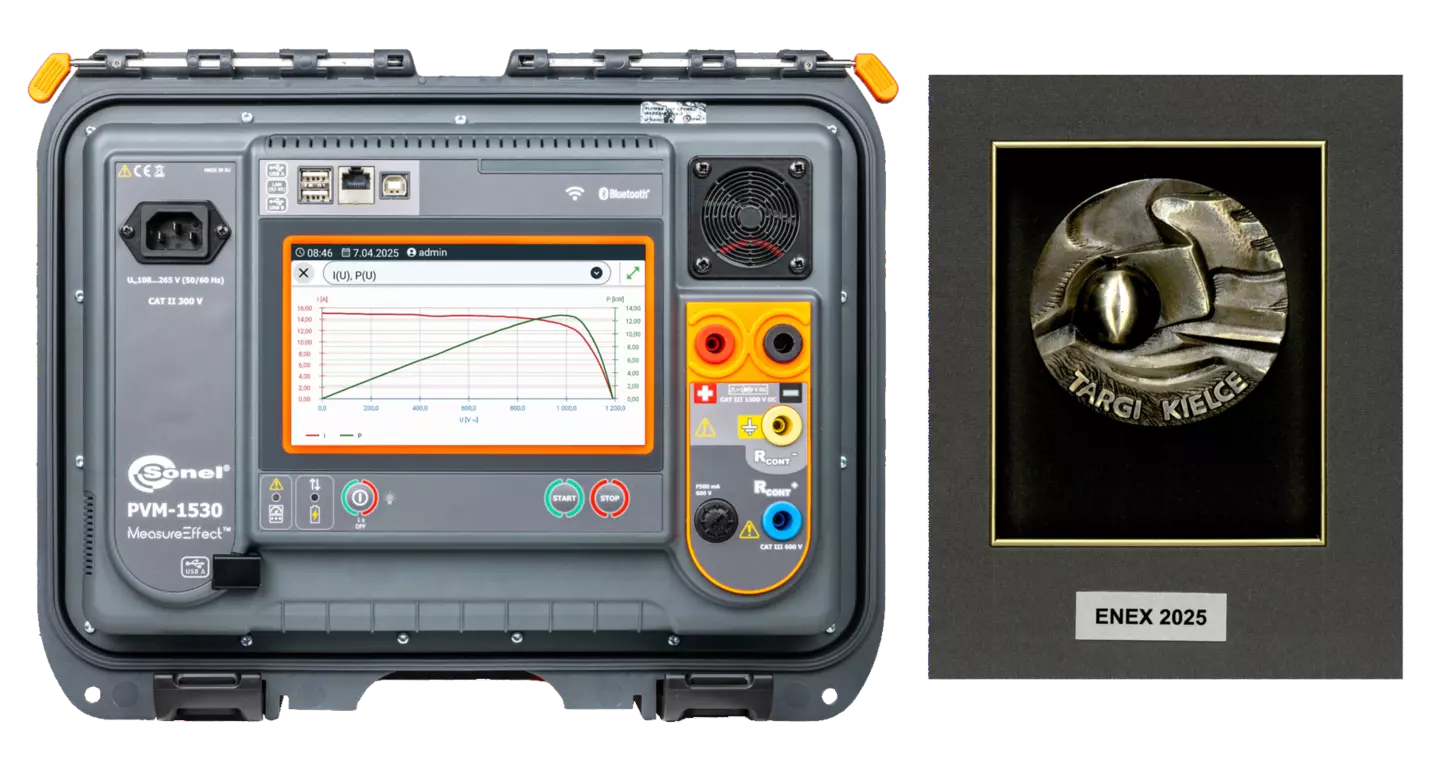

Profesjonalny miernik instalacji fotowoltaicznych do 1500 V

PVM-1530 to pionierski miernik instalacji fotowoltaicznych do 1500 V z tak pokaźną liczbą funkcji pomiarowych. Umożliwia wykonanie pomiarów kategorii 1 według normy IEC 62446-1. Umożliwia wykonanie pomiaru charakterystyki I-U dla kategorii 2 według normy IEC 62446-1. Co więcej, umożliwia również przeliczanie parametrów na warunki STC według normy IEC 60891. Wszechstronny, a jednocześnie prosty w obsłudze, bezbłędnie wykonuje swoje zadania w zakresie monitorowania parametrów bezpieczeństwa i efektywności instalacji fotowoltaicznych (PV).

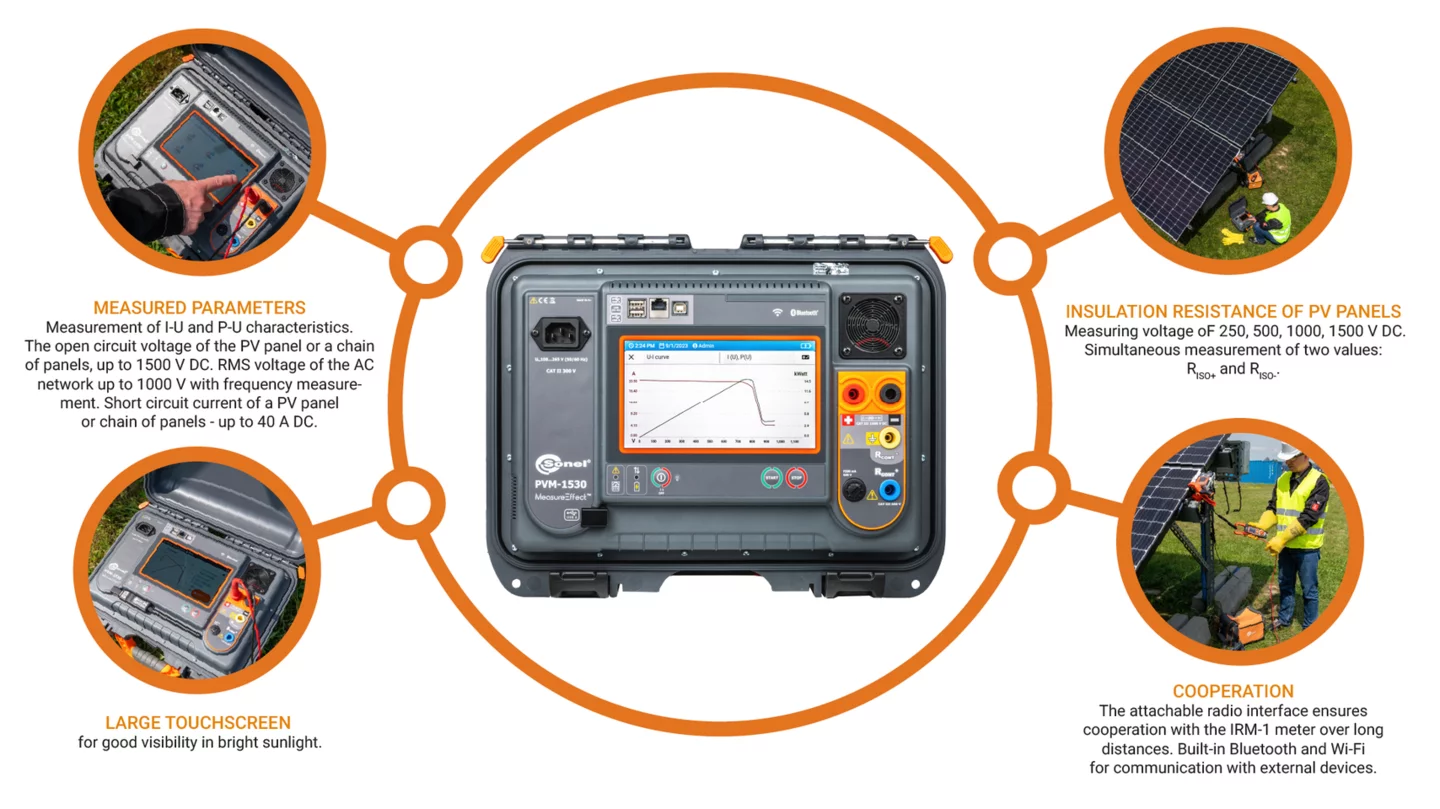

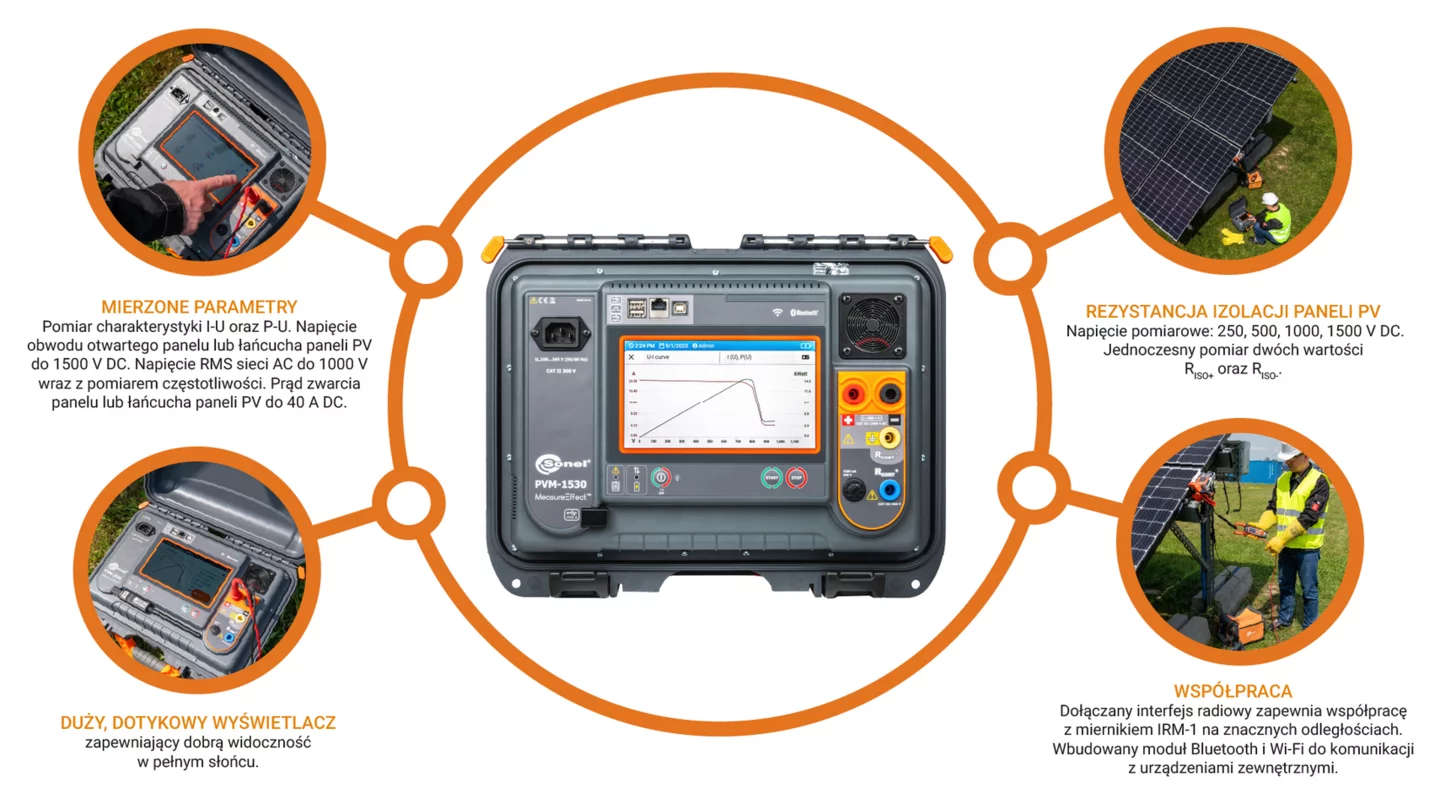

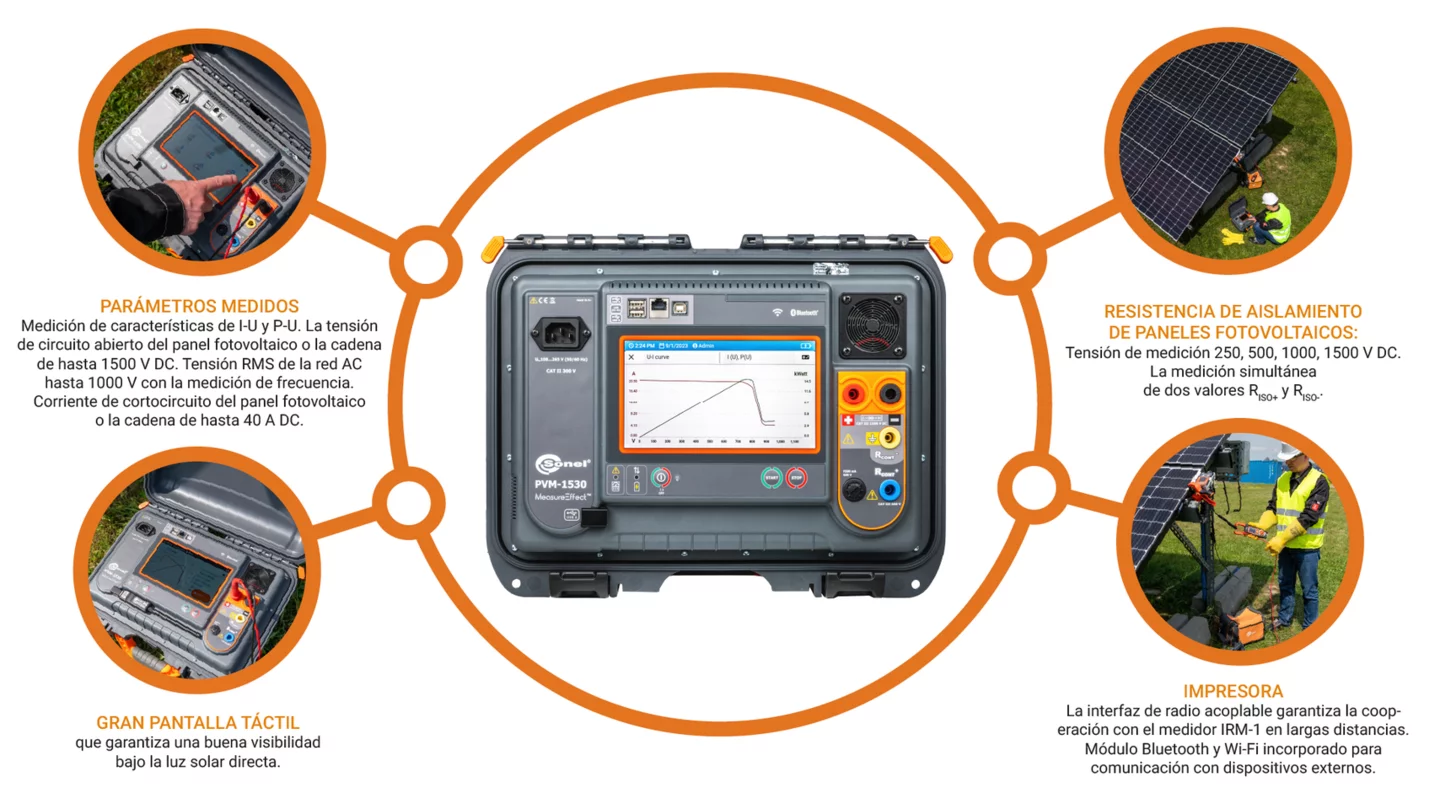

Cechy

  • Umożliwia wykonanie pomiarów kategorii 1 według normy IEC 62446-1.
  • Umożliwia wykonanie pomiaru charakterystyki I-U dla kategorii 2 według normy IEC 62446-1.
  • Możliwość definiowania procedur pomiarowych.
  • Umożliwia przeliczanie parametrów na warunki STC według normy IEC 60891 dzięki współpracy z miernikiem nasłonecznienia  i temperatury IRM-1.
  • Funkcja reSYNC – automatyczne uzupełnianie wyników o parametry środowiskowe i przeliczanie ich na warunki STC po odzyskaniu połączenia z IRM-1.
  • Dołączany interfejs radiowy zapewnia współpracę z miernikiem IRM-1 na znacznych odległościach.
  • Wbudowany moduł Bluetooth i Wi-Fi do komunikacji z urządzeniami zewnętrznymi.
  • Duża pamięć pomiarów w formie struktury.
  • Duży, dotykowy wyświetlacz zapewniający dobrą widoczność w pełnym słońcu.

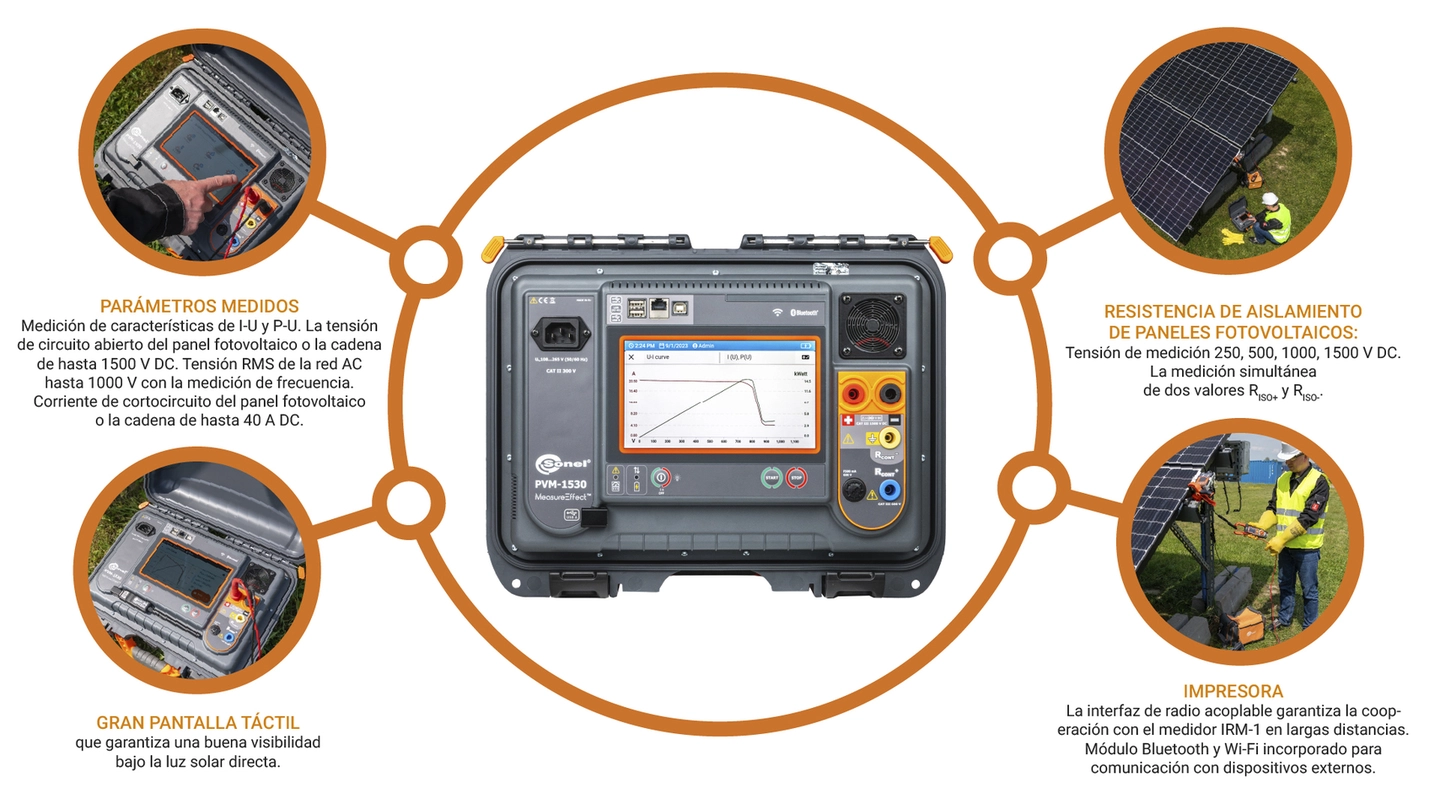

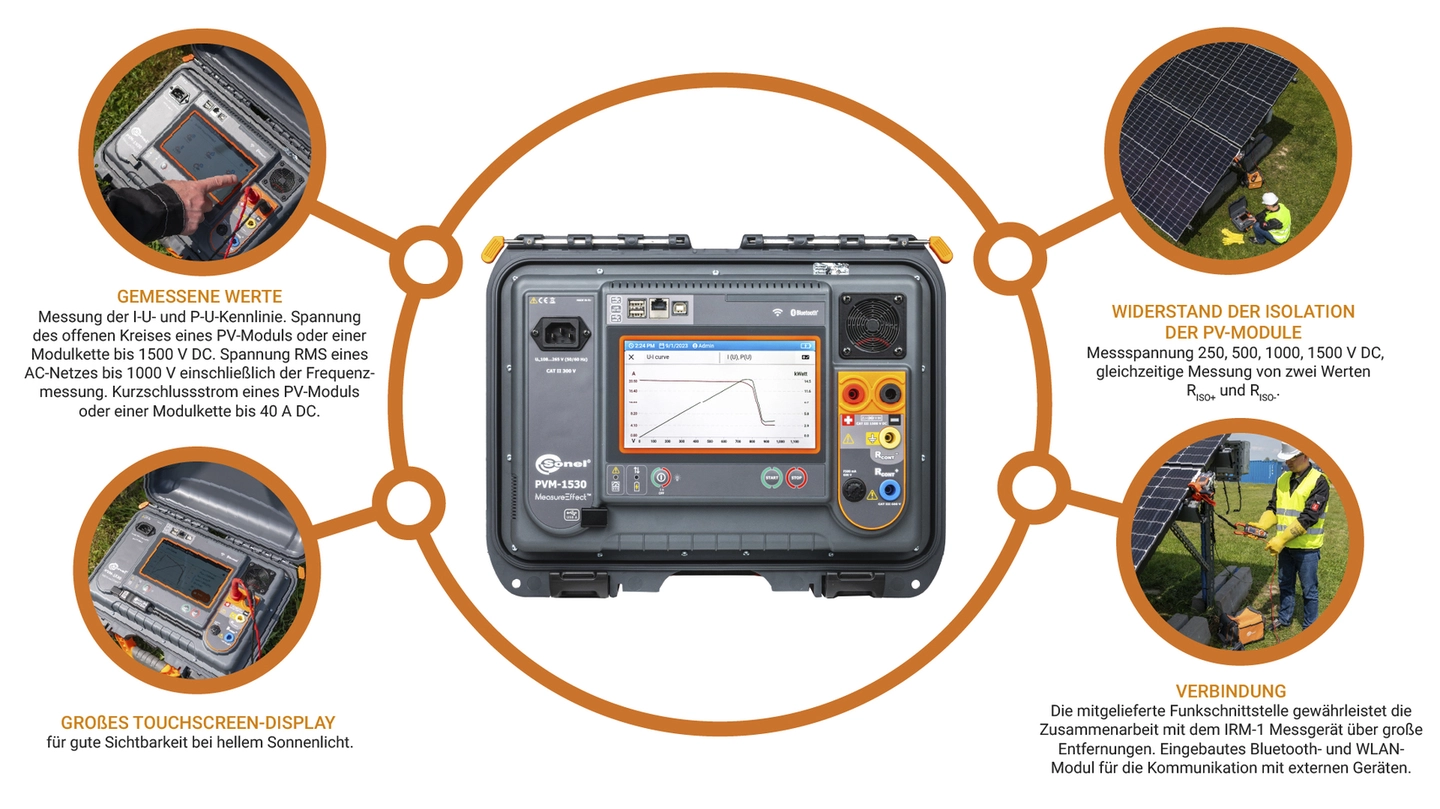

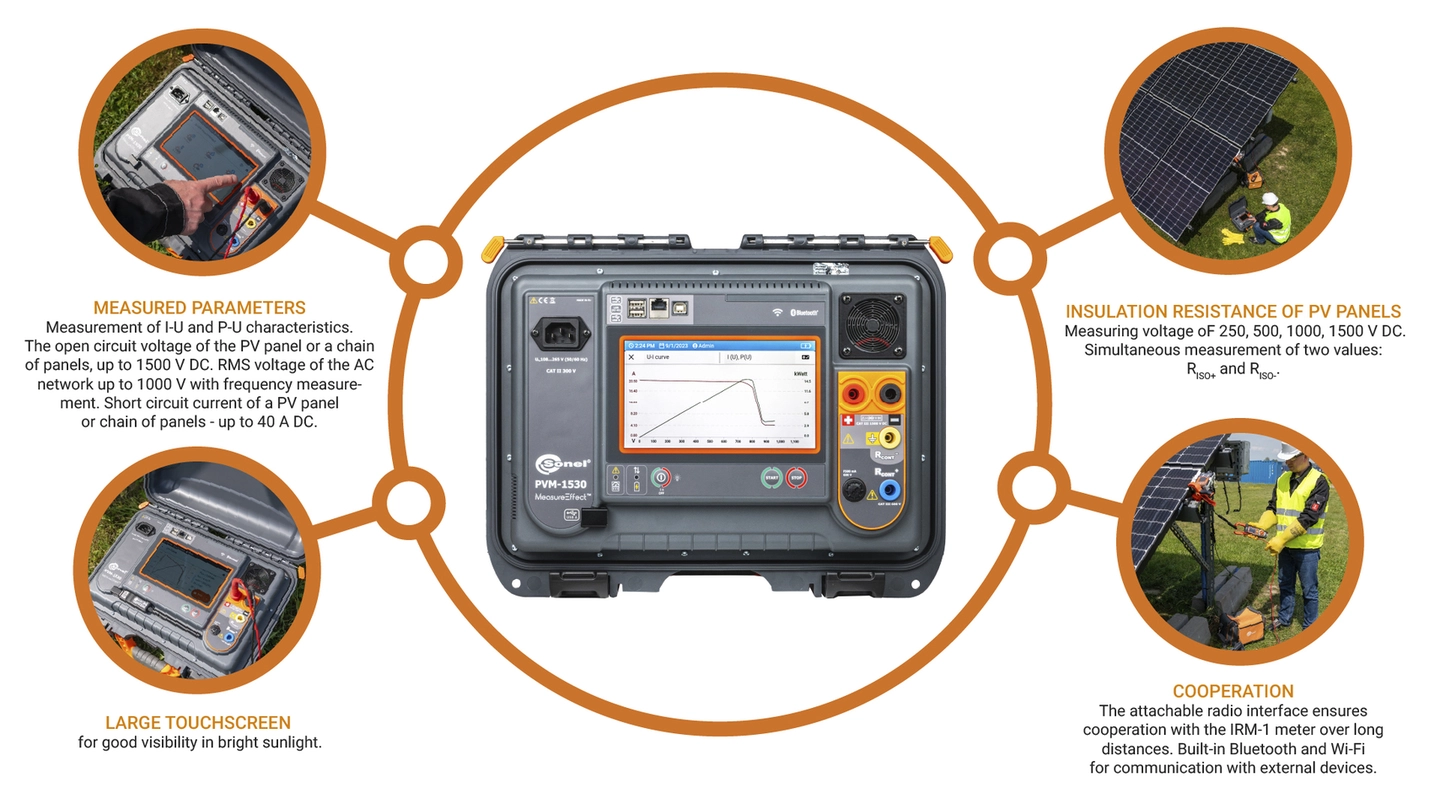

Mierzone parametry

  • Pomiar charakterystyki I-U oraz P-U. Przeliczanie na warunki STC.
  • Napięcie obwodu otwartego panelu lub łańcucha paneli PV do 1500 V DC.
  • Napięcie RMS sieci AC do 1000 V wraz z pomiarem częstotliwości.
  • Prąd zwarcia panelu lub łańcucha paneli PV do 40 A DC.
  • Rezystancja izolacji paneli PV – napięcie pomiarowe 250, 500, 1000, 1500 V DC, jednoczesny pomiar dwóch wartości RISO+ oraz RISO-.
  • Rezystancja izolacji obwodów AC – napięcie pomiarowe 250, 500, 1000 V DC.
  • Rezystancja połączeń ochronnych i wyrównawczych prądem ±200 mA.

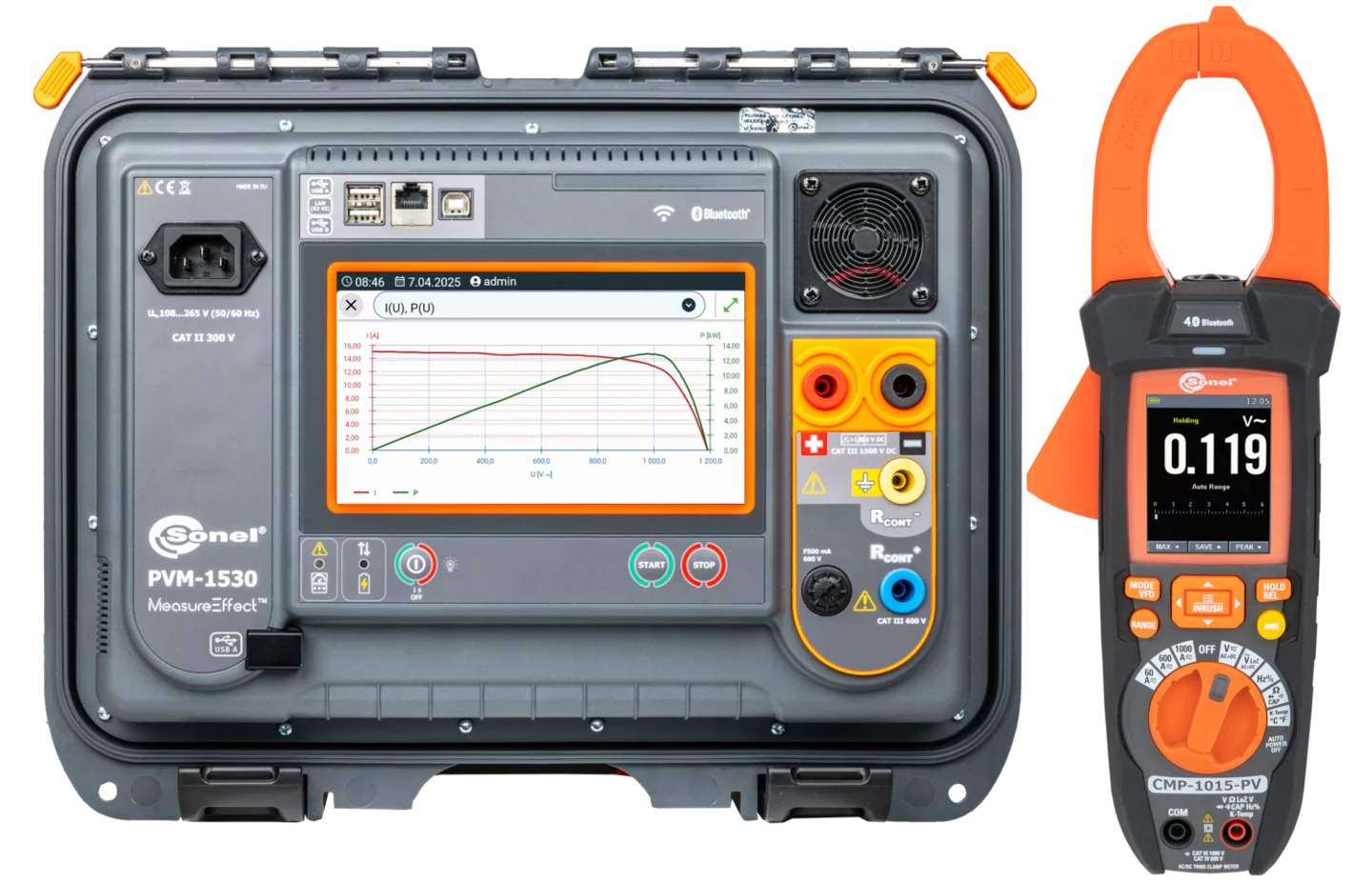

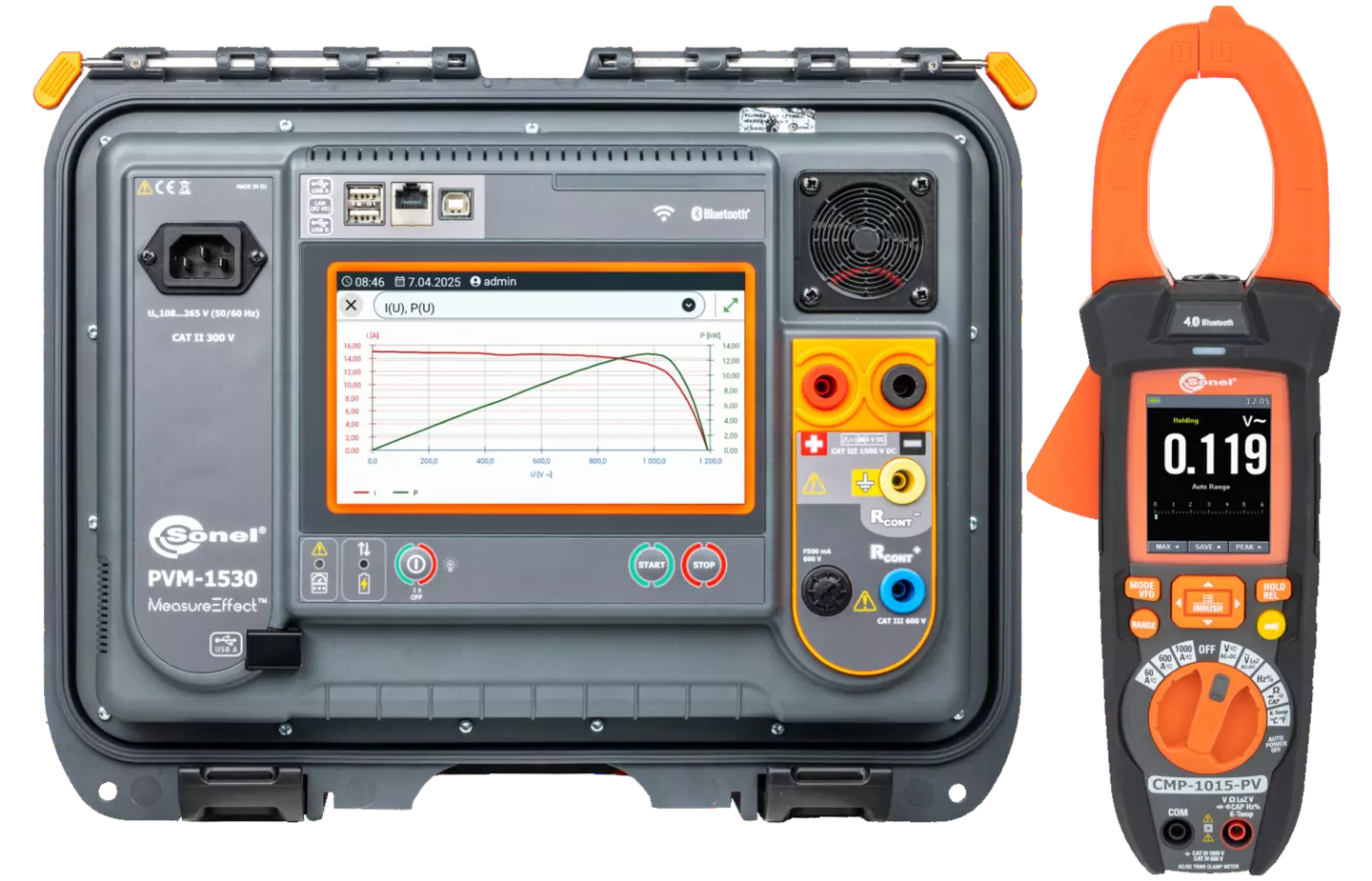

  • Pomiar prądu roboczego paneli PV i prądu AC – wszystko za pomocą miernika CMP-1015-PV.
  • Pomiar mocy AC/DC.
  • Test diod bypass, automatyczne wykrywanie polaryzacji.
  • Test diod blokujących napięciem 1000, 1500 V DC.

Pomiary kat. 1 oraz charakterystyka I-U

PVM-1530 to pionierski miernik instalacji fotowoltaicznych do 1500 V z tak pokaźną liczbą funkcji pomiarowych. Ich wybór odbywa się za pomocą ekranu dotykowego. Ekran jest duży, kolorowy i z mocnym podświetleniem, aby obsługa w pełnym słońcu nie stanowiła problemu. Obszerna pamięć strukturalna wydatnie skraca czas przygotowania dokumentacji po pomiarowej.

Szczelność i wytrzymałość

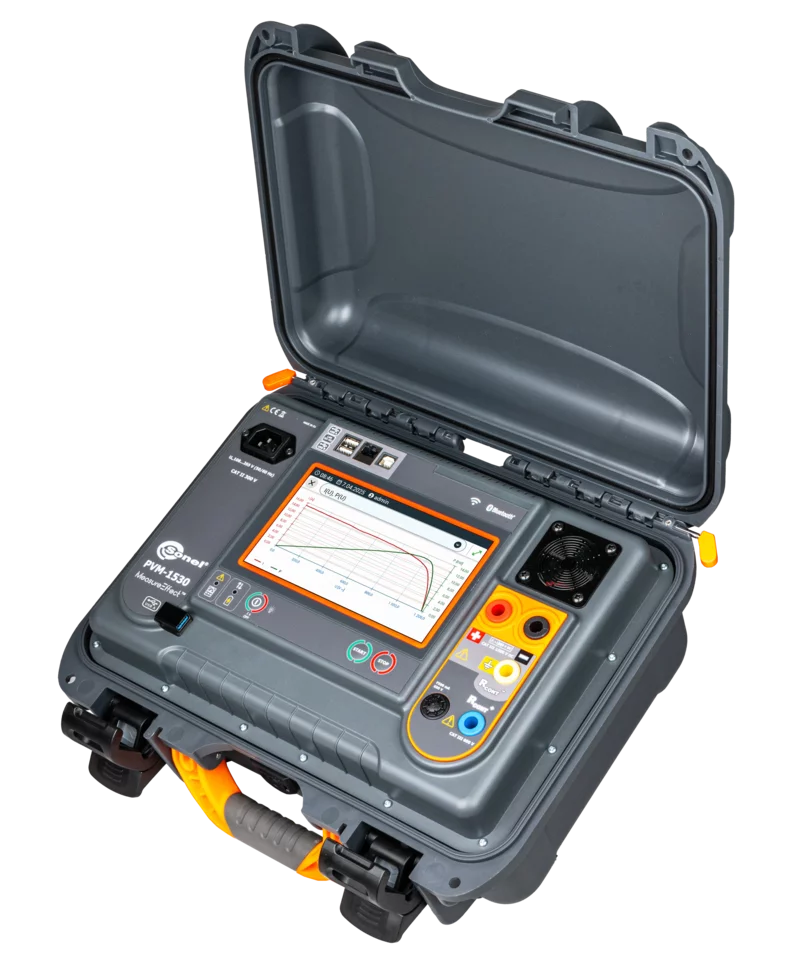

Mierniki świetnie radzą sobie w trudnych warunkach środowiskowych. Obudowa walizkowa PVM-1530 jest wytrzymała i szczelna po zamknięciu, aby łatwo można było zapewnić ochronę miernika podczas pomiaru.

Komunikacja i oprogramowanie

Dane pomiarowe z PVM-1530 można przenieść do komputera za pomocą komunikacji przewodowej oraz bezprzewodowej. Zapis pobranych danych do popularnych formatów oraz wydruk zapewnia Sonel Reader. W celu wygenerowania raportu z badań z zakresu ochrony przeciwporażeniowej należy posłużyć się opcjonalnym programem Sonel Pomiary Elektryczne.

Na kłopoty reSYNC

Może się zdarzyć, że w toku pomiarów PVM-1530 oddali się od IRM-1 na tyle, iż utracona zostanie łączność między nimi. Jeżeli pomiary będą kontynuowane, to po odzyskaniu połączenia wyniki zostaną uzupełnione o parametry środowiskowe, które w międzyczasie były rejestrowane przez IRM-1 w jego pamięci tymczasowej, i przeliczone na warunki STC.
