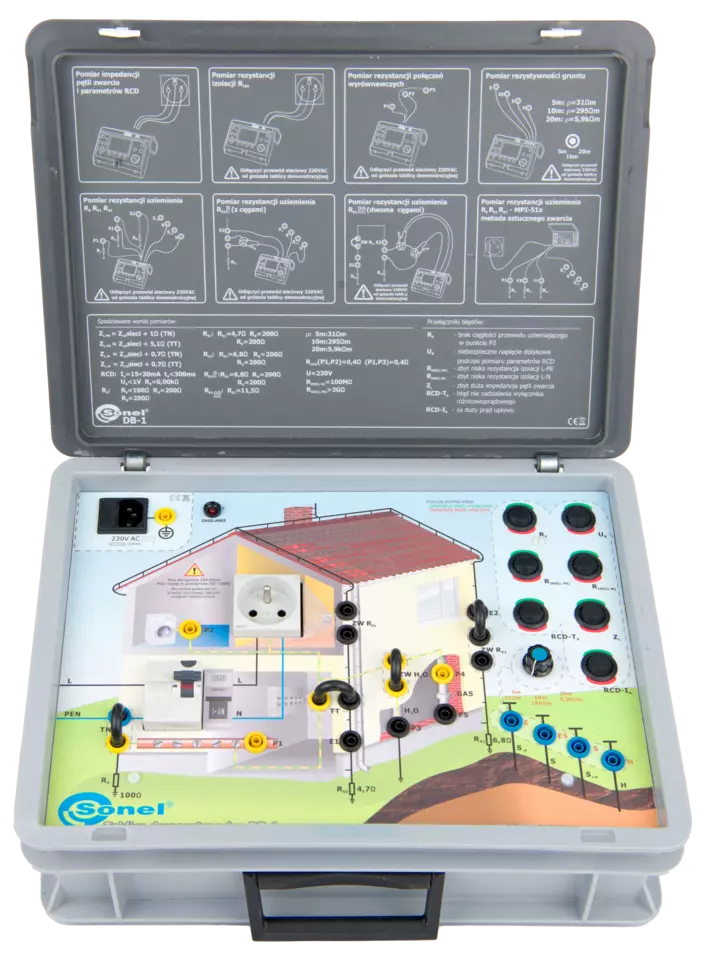

Tablica Sonel DB-1 pozwala na symulację pomiarów elektrycznych oraz uszkodzeń i nieprawidłowości w obwodach. Umożliwia prezentację pomiarów impedancji pętli zwarciowej, parametrów wyłącznika RCD, rezystancji izolacji, ciągłości połączeń ochronnych i wyrównawczych. Unikatową cechą jest możliwość prezentowania pomiarów uziemienia metodami technicznymi (3p, 4p), metodą techniczną z cęgami, metodą dwucęgową, jak i również z wykorzystaniem przyrządu do pomiaru pętli zwarcia.
Dla każdego pomiaru można zasymulować różne warunki pracy oraz pokazać typowe błędy i nieprawidłowości występujące w rzeczywistych instalacjach odbiorczych. Konstrukcja Sonel DB-1 umożliwia jej wykorzystanie w dowolnym miejscu pod warunkiem zasilenia napięciem 230 V. Wszystkie wykonywane pomiary z użyciem DB-1 nie ingerują w żaden sposób na instalację, do której zostanie podłączona tablica demonstracyjna.
Charakterystyka
Tablica DB-1 umożliwia zademonstrowanie sposobu przeprowadzenia następujących badań:
- impedancji pętli zwarcia dla oceny warunku samoczynnego wyłączenia zasilania,
- parametrów zabezpieczeń RCD,
- rezystancji uziemień,
- rezystywności gruntów,
- ciągłości połączeń wyrównawczych,
- rezystancji izolacji,
- napięcia sieci zasilającej.
Możliwe jest zasymulowanie typowych usterek i nieprawidłowości w sieci odbiorczej.
Pomiary
Parametry techniczne tablicy DB-1 oraz właściwości poszczególnych funkcji:
- Impedancja pętli zwarcia:
- pomiar pętli zwarcia L-N prądami impulsowymi do 25 A i 60 ms,
- pomiar pętli zwarcia L-PE prądami do 20 mA.
- Parametry zabezpieczeń RCD (wyłącznik 30 mA):
- pomiar czasu zadziałania wyłącznika RCD,
- pomiar prądu zadziałania RCD,
- pomiar rezystancji uziemienia,
- pomiar napięcia dotykowego.
- Rezystywność gruntów:
- pomiar rezystywności metodą Wennera dla trzech rodzajów gruntów (31 Ωm, 295 Ωm oraz 5,9 kΩm).
- Rezystancja uziemień. Pomiar metodą:
- dwubiegunową,
- trójbiegunową,
- czteroprzewodową,
- trójbiegunową z cęgami,
- dwucęgową,
- z wykorzystaniem miernika do pomiaru pętli zwarcia.
- Ciągłość połączeń:
- pomiar połączeń wyrównawczych i połączeń części przewodzących dostępnych.
- Rezystancja izolacji:
- pomiar izolacji L-N,
- pomiar izolacji L-PE,
- pomiar izolacji N-PE.
- Pomiar napięcia:
- pomiar napięć w gnieździe wtykowym.
- Symulacja nieprawidłowości:
- brak ciągłości przewodu uziemiającego (RE),
- przekroczenie napięcia bezpiecznego podczas pomiaru RCD (UB),
- przekroczony dopuszczalny prąd zadziałania RCD (IA),
- przekroczony dopuszczalny czas zadziałania RCD (tA),
- zbyt niska rezystancja izolacji L-N (RISO(L-N)),
- zbyt niska rezystancja izolacji L-PE (RISO(L-PE)),
- za duża impedancja pętli zwarcia (ZL).
- Gniazdo sieciowe 230 V.
